Name: Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set
Brand: Fischer
SKU: 3065925
Availability: SoldOut

Verpackung mit vier Fischer HM 5x37 S Hohlraumdübeln, geeignet für bis zu 20 kg Belastung, abgebildet auf einer roten und blauen Karte.

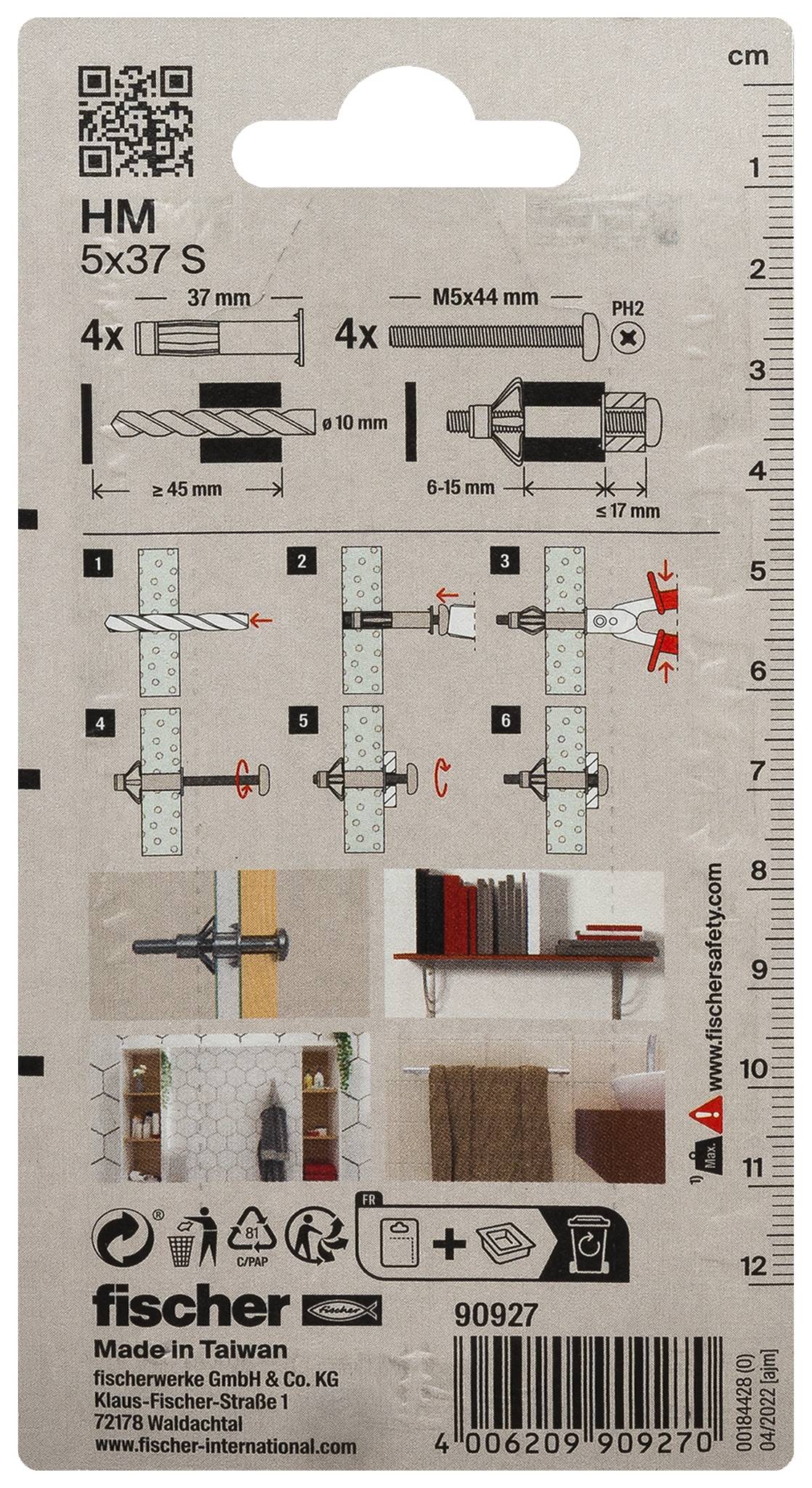

# Rückseite der Packung mit Installationsanleitung für Fischer HM 5x37 S Anker, mit Größen-, Bohr- und Lastdiagrammen sowie Produktdetails.

Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set-2

Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set-3

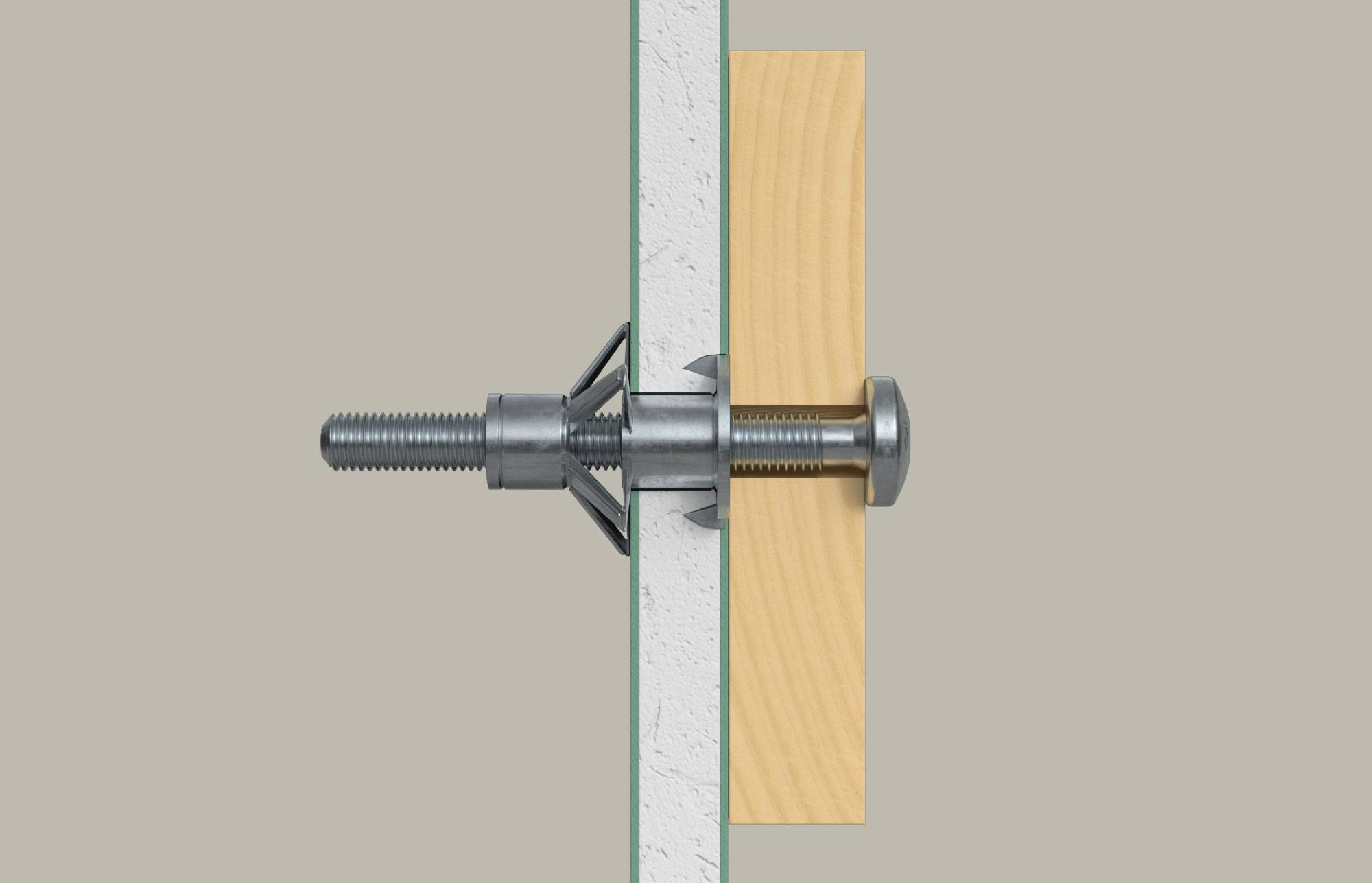

Querschnitt einer Hohlwanddübel-Schraube, die ein Holzteil an einer Wand befestigt, wobei die Metallverankerung hinter der Platte expandiert.

1/5

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 6.95 / Stück)

CHF 6.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hohlraum-Metalldübel HM 5 x 37 S mit metrischer Schraube

Hält schwere Gegenstände in Plattenbaustoffen durch große Auflagefläche der Spreizarme.
Flexibel bei Montage: Schraube kann gelöst und wieder angezogen werden.
Kein Mitdrehen: Kralle am Dübelrand hält Dübel im Plattenbaustoff.
Geeignet für die Vorsteckmontage.
Komplett mit metrischer Schraube.

Technische Daten

Durchmesser: 10 mm

Produkt-Art: Hohlraumdübel

Material: Metall

Länge: 37 mm

Abm.: (Ø x L) 10 mm x 37 mm

Geeignet für: Gipskartonplatten
Spannbeton-Hohlplatten
Spanplatten
Sperrholzplatten

Inhalt: 1 Set

Außen-Ø: 10 mm

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Abm.

Durchmesser

Inhalt

Länge

Material

Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set

Bestell-Nr.:3065925

Nicht verfügbar

Conrad Electronic

Dieser Artikel

(Ø x L) 10 mm x 37 mm

10 mm

1 Set

37 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 6.95^*

Fischer 090925 HM 5 x 37 WH K NV Hohlraumdübel 37 mm 10 mm 1 Set

Bestell-Nr.:3065921

Lieferung Fr., 30. Okt.

34 Set(s)Conrad Electronic

(Ø x L) 10 mm x 37 mm

10 mm

1 Set

37 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 5.95^*

Fischer 090926 HM 5 x 65 WH K NV Hohlraumdübel 65 mm 10 mm 1 Set

Bestell-Nr.:3065923

Lieferung Fr., 30. Okt.

12 Set(s)Conrad Electronic

(Ø x L) 10 mm x 65 mm

10 mm

1 Set

65 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

Fischer 090928 HM 5 x 52 S K NV Hohlraumdübel 52 mm 10 mm 1 Set

Bestell-Nr.:3065927

Lieferung Fr., 30. Okt.

3 Set(s)Conrad Electronic

(Ø x L) 10 mm x 52 mm

10 mm

1 Set

52 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Fischer 090930 HM 5 x 65 S K NV Hohlraumdübel 65 mm 10 mm 1 Set

Bestell-Nr.:3065929

Lieferung Fr., 30. Okt.

58 Set(s)Conrad Electronic

(Ø x L) 10 mm x 65 mm

10 mm

1 Set

65 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 5.05^*

Fischer 090931 HM 6 x 37 S K NV Hohlraumdübel 37 mm 12 mm 1 Set

Bestell-Nr.:3065930

Lieferung Fr., 30. Okt.

2 Set(s)Conrad Electronic

(Ø x L) 12 mm x 37 mm

12 mm

1 Set

37 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 4.90^*

Fischer 090932 HM 6 x 52 S K NV Hohlraumdübel 52 mm 12 mm 1 Set

Bestell-Nr.:3065932

Lieferung Di., 3. Nov.

Conrad Electronic

(Ø x L) 12 mm x 52 mm

12 mm

1 Set

52 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Fischer 519769 HM 4 x 32 S Hohlraumdübel 32 mm 8 mm 50 St.

Bestell-Nr.:1877289

Lieferung Fr., 30. Okt.

12 Set(s)Conrad Electronic

(Ø x L) 8 mm x 32 mm

8 mm

50 St.

32 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Fischer 519770 HM 4 x 45 S Hohlraumdübel 45 mm 8 mm 50 St.

Bestell-Nr.:1877458

Lieferung Fr., 30. Okt.

9 Set(s)Conrad Electronic

(Ø x H) 8 mm x 90 mm

8 mm

50 St.

45 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Fischer 519771 HM 4 x 60 S Hohlraumdübel 60 mm 4 mm 50 St.

Bestell-Nr.:1879246

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 4 mm x 60 mm

4 mm

50 St.

60 mm

Metall

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3065925 Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065925 Fischer 090927 HM 5 x 37 S K NV Hohlraumdübel 37 mm 10 mm 1 Set

Beschreibung

Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffe mit einer Wanddicke von 3 bis 50 mm. Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt. Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogen. Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseite. Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden. Der fischer Hohlraum-Metalldübel HM ist geeignet für die Befestigung von Leuchten, Bildern und leichten Wandregalen im Innenraum.

Vorteile
Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet.
Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität.
Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit.
Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.

Funktionsweise / Montage
Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage.
Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen.
Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite.
Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwenden.

Anwendungen
Leichte Wandregale
Spiegelschränke
Unterkonstruktionen
