Name: FESTO VHER-H-B43E-G18 Steuerschieber 0 bis 10 bar 1 St.
Brand: FESTO
SKU: 2123867
Availability: BackOrder

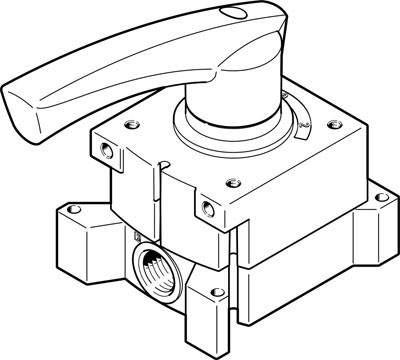

Technische Zeichnung eines Schalters mit Hebelgriff zur manuellen Bedienung. Gerät in rechteckiger Form mit Montagehalterungen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 123.95 / Stück)

CHF 123.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

VHER-H-B43E-G18

Technische Daten

Normalnenndurchfluss: 1500 l/min
Konstruktiver Aufbau: Dreh-Schieber
Abluftfunktion: drosselbar
Betätigungsmoment: 2 Nm
Werkstoff Hebel: Aluminium-Druckguss
Werkstoff Dichtungen: NBR

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Steuerschieber

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Herst.-Teilenr.: 3488206

Material (Details): Aluminium-Druckguss

Anschluss: G1/8

Anschluss: G 1/8

Befestigung: Fronttafeleinbau, mit Durchgangsbohrung

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): 0 bar

Betriebsdruck-Bereich: 0 bis 10 bar

Betriebsmedium: Druckluft

Betätigungsart: manuell

Dichtungsmaterial: NBR

Max. Durchfluss: 600 l/min

Gewicht: 510 g

Nennweite: 8 mm

Breite: 51 mm

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2123867 FESTO VHER-H-B43E-G18 Steuerschieber 0 bis 10 bar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2123867 FESTO VHER-H-B43E-G18 Steuerschieber 0 bis 10 bar 1 St.

Beschreibung

Steuerschieber VHER-H-B43E-G18 Ventilfunktion=4/3 entlüftet, Betätigungsart=manuell, Baubreite=51 mm, Normalnenndurchfluss=600 l/min, Betriebsdruck=0 - 10 bar

Beschreibung

Steuerschieber VHER-H-B43E-G18 Ventilfunktion=4/3 entlüftet, Betätigungsart=manuell, Baubreite=51 mm, Normalnenndurchfluss=600 l/min, Betriebsdruck=0 - 10 bar
