Name: FESTO VHER-H-B43E-G14 Steuerschieber 0 bis 10 bar 1 St.
Brand: FESTO
SKU: 2123878
Availability: BackOrder

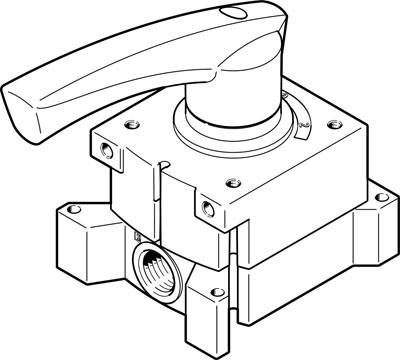

Hebelarm eines Mehrwegeventils in schematischer Darstellung, das als Steuerinstrument zur Regelung von Flüssigkeits- oder Gasströmen dient.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 145.95 / Stück)

CHF 145.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

VHER-H-B43E-G14

Technische Daten

Normalnenndurchfluss: 600 l/min
Konstruktiver Aufbau: Dreh-Schieber
Abluftfunktion: drosselbar
Betätigungsmoment: 0.9 Nm
Werkstoff Hebel: Aluminium-Druckguss
Werkstoff Dichtungen: NBR

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Herst.-Teilenr.: 3515082

Material (Details): Aluminium-Druckguss

Anschluss: G1/4

Befestigung: Fronttafeleinbau, mit Durchgangsbohrung

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): 0 bar

Betriebsdruck-Bereich: 0 bis 10 bar

Betriebsmedium: Druckluft

Betätigungsart: manuell

Dichtungsmaterial: NBR

Max. Durchfluss: 1150 l/min

Gewicht: 260 g

Nennweite: 6 mm

Breite: 66 mm

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2123878 FESTO VHER-H-B43E-G14 Steuerschieber 0 bis 10 bar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2123878 FESTO VHER-H-B43E-G14 Steuerschieber 0 bis 10 bar 1 St.

Beschreibung

Steuerschieber VHER-H-B43E-G14 Ventilfunktion=4/3 entlüftet, Betätigungsart=manuell, Baubreite=66 mm, Normalnenndurchfluss=1150 l/min, Betriebsdruck=0 - 10 bar

Beschreibung

Steuerschieber VHER-H-B43E-G14 Ventilfunktion=4/3 entlüftet, Betätigungsart=manuell, Baubreite=66 mm, Normalnenndurchfluss=1150 l/min, Betriebsdruck=0 - 10 bar
