Name: FESTO Vakuumsaugdüse VN-14-L-T4-PI5-VI5-RO2-A 532720 G 1/4, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA,
Brand: FESTO
SKU: 2204273
Availability: BackOrder

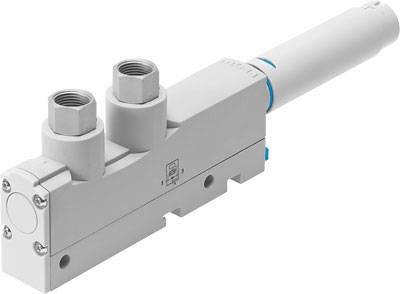

Graues pneumatisches Ventil mit zwei Anschlüssen und einem blauen Ring, seitliche Ansichten, für Maschinen- oder Automatisierungsanwendungen.

Abbildung ähnlich

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 157.95 / Stück)

CHF 157.95

inkl. MwSt.

nur CHF 20.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Technische Daten

Bauart Schalldämpfer: offen
Befestigungsart: mit Durchgangsbohrung
mit Hutschiene
mit Zubehör
Belüftungszeit bei Nennbetriebsdruck: 0,28 s
Betriebsdruck: 1 ... 8 bar
Betriebsdruck für max. Saugvolumenstrom: 5 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Ejektorcharakteristik: Standard
hohes Saugvolumen
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Schalldämpfer offen
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Max. Anziehdrehmoment: 0,5 Nm
Max. Saugvolumenstrom gegen Atmosphäre: 92,6 l/min
Mediumstemperatur: 0 ... 60 °C
Nennbetriebsdruck: 6 bar
Nennweite Lavaldüse: 1,4 mm
Pneumatischer Anschluss 1: G1/4
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 94 g
Rastermaß: 18 mm
Reinigungsempfehlung: Seifenlauge
Schalldruckpegel bei Nennbetriebsdruck: 69 dB(A)
Umgebungstemperatur: 0 ... 60 °C
Vakuumanschluss: G1/4
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Gehäuse: PA-verstärkt
POM-verstärkt
Werkstoff Schalldämpfer: Aluminium-Knetlegierung
POM
PU-Schaum
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoffhinweis: Kupfer- und PTFE-frei
LABS-haltige Stoffe enthalten
RoHS konform

Betriebs-Medium: Druckluft

Produkt-Art: Vakuumsaugdüse

Gehäusematerial: PA
POM

Anschluss: G 1/4
Schalldämpfer

Max. Durchfluss: 92.6 l/min

Betriebsdruck (max.): 8 bar

Betriebstemperatur: 0 bis 60 °C

Min. Betriebstemperatur: 0 °C

Max. Betriebstemperatur: 60 °C

Gewinde-Maß: G 1/4 Zoll

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Herst.-Teilenr.: 532720

Betriebsdruck (min.): 1 bar

Dichtungsmaterial: NBR

Gewicht: 94 g

Medien-Temperatur Bereich: 0 bis 60 °C

Max. Medien-Temperatur: 60 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 1.4 mm

Besonderheiten: P-Anschluss G 1/4

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

FESTO Vakuumsaugdüse VN-14-L-T4-PI5-VI5-RO2-A 532720 G 1/4, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA, POM Dichtungsmaterial NBR

Bestell-Nr.:2204273

Lieferung Mo., 9. Nov.

Conrad Electronic

Dieser Artikel

G 1/4

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PI4-VI5-RI5 193502 G 1/8, G 1/4 Nennweite (Details) 1.4 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204095

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

POM

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PI5-VI5-RO2-A 532719 G 1/4, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA, POM Dichtungsmaterial NBR

Bestell-Nr.:2204272

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/4

Stück

Min.: 1

Vielfache: 1

CHF 171.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ2-VA5-RQ3 193520 QS-6, QS-8 Nennweite (Details) 1.4 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204102

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ2-VQ3-RO2 547707 QS-6, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204431

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ2-VQ3-RQ3 193482 QS-6, QS-8 Nennweite (Details) 1.4 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204086

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ3-VQ3-RO2-A 532646 QS-8, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA, POM Dichtungsmaterial NBR

Bestell-Nr.:2204266

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-8

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ3-VQ3-RO2-B 532648 26.4 V/DC QS-8, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA, POM Dichtungsmaterial NBR

Bestell-Nr.:2204268

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-8

Stück

Min.: 1

Vielfache: 1

CHF 227.95^*

FESTO Vakuumsaugdüse VN-14-H-T4-PQ3-VQ3-RO2-M 532644 26.4 V/DC QS-8, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA, POM Dichtungsmaterial NBR 2/2-Wege

Bestell-Nr.:2204264

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-8

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

FESTO Vakuumsaugdüse VN-14-L-T4-PI4-VI5-RI5 193585 G 1/8, G 1/4 Nennweite (Details) 1.4 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204133

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

POM

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204273 FESTO Vakuumsaugdüse VN-14-L-T4-PI5-VI5-RO2-A 532720 G 1/4, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial PA,

Beschreibung

Vakuumsaugdüse VN-14-L-T4-PI5-VI5-RO2-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-Zone III
Pneumatischer Anschluss 1: G1/4
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 94 G
Werkstoff Gehäuse: PA-verstärkt
Mediumstemperatur: 0
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 1
Symbol: 992043
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: T-Form
Pneumatischer Anschluss 3: Schalldämpfer offen
Max. Anziehdrehmoment: 0.5 NM
Rastermaß: 18 MM
Nennweite Lavaldüse: 1.4 MM
Ejektorcharakteristik: Standard
Integrierte Funktion: Abwurfimpulsventil pneumatisch
Vakuumanschluss: G1/4
Werkstoff Schrauben: Stahl
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung, eloxiert
Nennbetriebsdruck: 6 BAR
Bauart Schalldämpfer: offen
Belüftungszeit bei Nennbetriebsdruck: 0.28 S
Werkstoff Fangdüse: POM
Werkstoff Schalldämpfer: Aluminium-Knetlegierung
Werkstoff Strahldüse: Aluminium-Knetlegierung
Betriebsdruck für max. Saugvolumenstrom: 5 BAR
Max. Saugvolumenstrom gegen Atmosphäre: 92.6 L2
Schalldruckpegel bei Nennbetriebsdruck: 69 DBA
Reinigungsempfehlung: Seifenlauge
