Name: FESTO Vakuumsaugdüse VN-05-N-T3-PI4-VI4-RO1 193631 G 1/8, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM
Brand: FESTO
SKU: 2204151
Availability: BackOrder

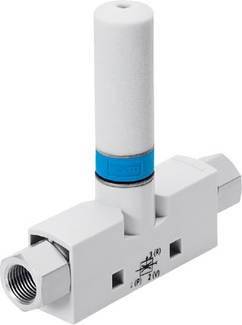

Ein weißes pneumatisches Ventil mit blauer Markierung, zwei Anschlüssen und einem silbernen Zylinder oben. Dient zur Steuerung von Luftströmungen.

Abbildung ähnlich

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 47.95 / Stück)

CHF 47.95

inkl. MwSt.

nur CHF 6.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Technische Daten

Bauart Schalldämpfer: offen
Befestigungsart: mit Durchgangsbohrung
mit Zubehör
Belüftungszeit bei Nennbetriebsdruck: 1,57 s
Betriebsdruck: 1 ... 8 bar
Betriebsdruck für max. Saugvolumenstrom: 6 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Ejektorcharakteristik: hoher Saugvolumenstrom
Inline
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Schalldämpfer offen
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Anziehdrehmoment: 0,5 Nm
Max. Saugvolumenstrom gegen Atmosphäre: 12 l/min
Mediumstemperatur: 0 ... 60 °C
Nennbetriebsdruck: 6 bar
Nennweite Lavaldüse: 0,45 mm
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 3: Schalldämpfer offen
Produktgewicht: 24 g
Rastermaß: 14 mm
Schalldruckpegel bei Nennbetriebsdruck: 48 dB(A)
Umgebungstemperatur: 0 ... 60 °C
Vakuumanschluss: G1/8
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
Messing vernickelt
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Gehäuse: POM-verstärkt
Werkstoff Schalldämpfer: PE
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoffhinweis: Kupfer- und PTFE-frei
RoHS konform

Betriebs-Medium: Druckluft

Produkt-Art: Vakuumsaugdüse

Gehäusematerial: POM

Anschluss: G 1/8
Schalldämpfer

Max. Durchfluss: 12 l/min

Betriebsdruck (max.): 8 bar

Gewinde-Maß: G 1/8 Zoll

Ausführung: Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung

Herst.-Teilenr.: 193631

Betriebsdruck (min.): 1 bar

Dichtungsmaterial: NBR

Gewicht: 24 g

Medien-Temperatur Bereich: 0 bis 60 °C

Max. Medien-Temperatur: 60 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 0.45 mm

Besonderheiten: P-Anschluss G 1/8

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

FESTO Vakuumsaugdüse VN-05-H-T2-PI2-VI2-RI2 526102 M5 Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204203

Lieferung Mo., 9. Nov.

Conrad Electronic

POM

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

FESTO Vakuumsaugdüse VN-05-H-T2-PI2-VI2-RO1 526104 M5, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204205

Lieferung Mo., 9. Nov.

Conrad Electronic

POM

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO Vakuumsaugdüse VN-05-H-T2-PQ1-VQ1-RO1 193569 QS-4, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204123

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-4

POM

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

FESTO Vakuumsaugdüse VN-05-H-T2-PQ1-VQ1-RQ1 526100 QS-4 Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204201

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-4

POM

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PI4-VI4-RI4 193498 G 1/8 Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204092

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

POM

Stück

Min.: 1

Vielfache: 1

CHF 41.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PI4-VI4-RO1 193507 G 1/8, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204096

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

POM

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PI4-VI4-RO1-A 537225 G 1/8, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial PA, POM Dichtungsmaterial NBR

Bestell-Nr.:2204313

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Stück

Min.: 1

Vielfache: 1

CHF 103.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PQ2-VA4-RO1 193526 QS-6, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204103

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PQ2-VA4-RQ2 193516 QS-6 Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204099

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO Vakuumsaugdüse VN-05-H-T3-PQ2-VQ2-RO1 193488 QS-6, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM Dichtungsmaterial NBR

Bestell-Nr.:2204087

Lieferung Mo., 9. Nov.

Conrad Electronic

QS-6

POM

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204151 FESTO Vakuumsaugdüse VN-05-N-T3-PI4-VI4-RO1 193631 G 1/8, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM

Beschreibung

Vakuumsaugdüse VN-05-N-T3-PI4-VI4-RO1

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: G1/8
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 24 G
Werkstoff Gehäuse: POM-verstärkt
Mediumstemperatur: 0
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 1
Symbol: 991488
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: T-Form
Pneumatischer Anschluss 3: Schalldämpfer offen
Max. Anziehdrehmoment: 0.5 NM
Rastermaß: 14 MM
Nennweite Lavaldüse: 0.45 MM
Ejektorcharakteristik: hoher Saugvolumenstrom
Integrierte Funktion: Schalldämpfer offen
Vakuumanschluss: G1/8
Werkstoff Anschlussgewinde: Aluminium-Knetlegierung, eloxiert
Nennbetriebsdruck: 6 BAR
Bauart Schalldämpfer: offen
Belüftungszeit bei Nennbetriebsdruck: 1.57 S
Werkstoff Fangdüse: POM
Werkstoff Schalldämpfer: PE
Werkstoff Strahldüse: Aluminium-Knetlegierung
Betriebsdruck für max. Saugvolumenstrom: 6 BAR
Max. Saugvolumenstrom gegen Atmosphäre: 12 L2
Schalldruckpegel bei Nennbetriebsdruck: 48 DBA
