Name: FESTO Vakuumsaugdüse OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3 8141087 4 mm Nennweite (Details) 0.7 mm Gehäusematerial PA Dicht
Brand: FESTO
SKU: 2800235
Availability: BackOrder

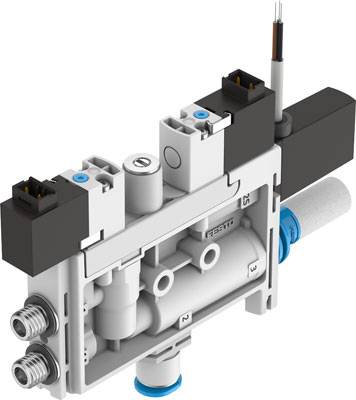

Ein pneumatischer Ventilblock mit Anschlüssen und elektrischen Verbindungen. Hauptkomponente in automatisierten Steuerungssystemen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 279.95 / Stück)

CHF 279.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzeigeart: LED-Anzeige - 2-stellig
Bauart Schalldämpfer: geschlossen
Befestigungsart: auf Anschlussleiste
Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls: 1.2 s
Betriebsdruck: 2 - 7 bar
Betriebsdruck für max. Saugvolumenstrom: 4 bar
Betriebsdruck für max. Vakuum: 4.8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 21.6 - 26.4 V
Betriebsspannungsbereich DC Sensor: 18 - 30 V
Druckmessbereich: -1 bar
Einbaulage: beliebig
Einschaltdauer: 1
Einstellmöglichkeiten: IO-Link - Teach-In - über Display und Tasten
Ejektorcharakteristik: hohes Vakuum - Standard
Elektrischer Anschluss Ausgang, Anschlussart: Kabel
Elektrischer Anschluss Ausgang, Anschlusstechnik: offenes Ende
Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 3
Elektrischer Anschluss Ausgang, Funktion: Sensor
Elektrischer Anschluss Eingang, Anschlussart: 2x Stecker
Elektrischer Anschluss Eingang, Anschlusstechnik: Anschlussbild H
Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 2
Elektrischer Anschluss Eingang, Befestigungsart: Rastverriegelung
Elektrischer Anschluss Eingang, Funktion: Abwurfimpuls - Vakuumerzeugung
Farbe Kabelmantel: grau
Filterfeinheit: 40 µm
Handhilfsbetätigung: tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
Integrierte Funktion: Einschaltventil elektrisch - Drossel - Filter - Abwurfimpuls elektrisch - Drucksensor - Schalldämpfer geschlossen
Kabeldurchmesser: 2.9 mm
Kabellänge: 2.5 m
KC-Zeichen: KC-EMV
Konstruktiver Aufbau: T-Form
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Leiter-Nennquerschnitt: 0.14 mm2
Leitungseigenschaft: schleppkettentauglich
Max. Saugvolumenstrom gegen Atmosphäre: 17 l/min
Max. Vakuum: 0.92
Mediumstemperatur: 0 - 50 °C
Messverfahren: Piezoresistiver Drucksensor mit Anzeige
Nennbetriebsdruck: 4 bar
Nennweite Lavaldüse: 0.7 mm
Pneumatischer Anschluss 1: Sammelanschluss
Pneumatischer Anschluss 3: Schalldämpfer geschlossen
Produktgewicht: 92 g
Rastermaß: 15 mm
Schalldruckpegel bei Nennbetriebsdruck: 56 dB(A)
Schaltausgang: PNP/NPN umschaltbar
Schaltelementfunktion: Öffner/Schließer umschaltbar
Schaltfunktion: frei programmierbar
Schutzart: IP40
Spulenkennwerte: 24 V DC: 1 W
Toleranz Kabeldurchmesser: ± 0,1 mm
Umgebungstemperatur: 0 - 50 °C
Vakuumanschluss: für Schlauch Außendurchmesser 4 mm
Ventilfunktion: geschlossen
Werkstoff Anschlussgewinde: POM
Werkstoff Dichtungen: NBR
Werkstoff Fangdüse: POM
Werkstoff Filter: POM
Werkstoff Gehäuse: PA-verstärkt
Werkstoff Hohlschraube: Aluminium-Knetlegierung
Werkstoff Kabelmantel: PVC
Werkstoff Regulierschraube: Stahl
Werkstoff Schalldämpfer: PE - PA-verstärkt
Werkstoff Schrauben: Stahl
Werkstoff Strahldüse: Aluminium-Knetlegierung
Werkstoffhinweis: RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Vakuumsaugdüse

Gehäusematerial: PA

Anschluss: 4 mm

Betriebsdruck (max.): 7 bar

Betriebstemperatur: 0 °C (min)

Min. Betriebstemperatur: 0 °C

Stromleistungsaufnahme: 1 W

Ausführung: T-Form

Herst.-Teilenr.: 8141087

Betriebsdruck (min.): 2 bar

Dichtungsmaterial: NBR

Funktion: geschlossen

Gewicht: 92 g

Medien-Temperatur Bereich: 0 bis 50 °C

Max. Medien-Temperatur: 50 °C

Min. Medien-Temperatur: 0 °C

Medium: Druckluft

Nennweite: 0.7 mm

Besonderheiten: Hohlschraube

Schaltelementfunktion: umschaltbar

: IP40

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: 0 °C

Kabellänge: 2.5 m

Kontaktart: 1 Öffner
1 Schließer

Verpackungsart: Carton

UKCA: Ja
