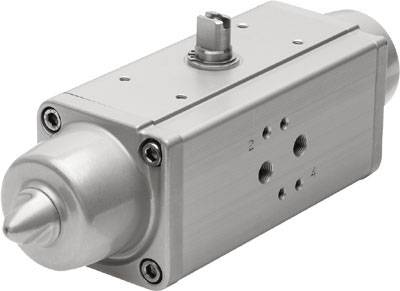

FESTO Schwenkantrieb 549683 DAPS-0720-090-RS3-F14 Gehäusematerial: Aluminium-Knetlegierung 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 3'349.95 / Stück)
CHF 3'349.95
zzgl. CHF 79.95
inkl. MwSt.
Sperrgutzuschlag ohne weitere Versandkosten
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Schwenkwinkel: 90 deg
- Konstruktiver Aufbau: Joch-Kinematik
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenkantrieb
- Betriebsdruck (max.)
8.4 bar
- Herst.-Teilenr.
549683
- Gewicht
33000 g
- Anschluss
G1/4
- Min. Betriebsdruck
4.2 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
FPM
NBR
PUR
- Gehäusematerial
Aluminium-Knetlegierung
- Material
Aluminium-Knetlegierung
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Einfachwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2119750 FESTO Schwenkantrieb 549683 DAPS-0720-090-RS3-F14 Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2119750 FESTO Schwenkantrieb 549683 DAPS-0720-090-RS3-F14 Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Schwenkantrieb DAPS-0720-090-RS3-F14 einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar. Baugröße Stellantrieb=0720, Flanschbohrbild=F14, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-1 - 9 deg, Verstellbereich Endlage bei 90°=81 - 91 deg
