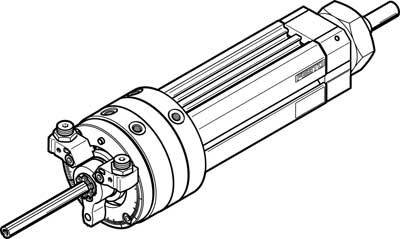

FESTO Schwenk-Lineareinheit 556597 DSL-16-50-270-P-A-S20-KF-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 1'899.95 / Stück)
CHF 1'899.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schwenk-Lineareinheit DSL-16-50-270-P-A-S20-KF-B
Technische Daten
- Einstellbereich Schwenkwinkel in deg (Spanne): 0, 270
- Hub: 50 mm
- Kolben-Durchmesser: 16 mm
- Schwenkwinkel in deg (Spanne): 0, 272
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Feinjustage: -6 deg
- Funktionsweise: doppeltwirkend
- Konstruktiver Aufbau: Schwenkflügel
- Positionserkennung: für Näherungsschalter
- Varianten: Durchgehende, hohle Kolbenstange
- Verdrehsicherung/Führung: kugelgeführt
- Betriebsdruck in bar (Spanne): 2.5, 8
- Max. Aufprallgeschwindigkeit: 0.5 m/s
- Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi): 2 Hz
- Schwenkwinkelspiel: 0.05 deg
- Wiederholgenauigkeit: 1 deg
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Umgebungstemperatur in °C (Spanne): -10, 60
- Dynamisches Lastmoment: 0.17 Nm
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 73.5 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 103.5 N
- Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi): 1.25 Nm
- Zulässiges Massenträgheitsmoment: 3.5e-005 kgm2
- Gewichtszuschlag pro 10 mm Hub: 33 g
- Grundgewicht bei 0 mm Hub: 700 g
- Produktgewicht: 700 g
- Befestigungsart: geklemmt in T-Nut,mit Außengewinde,wahlweise:
- Pneumatischer Anschluss: M5
- Werkstoff Deckel: Aluminium-Knetlegierung,eloxiert
- Werkstoff Dichtungen: TPE-U(PU)
- Werkstoff Gehäuse: Aluminium-Knetlegierung,gleiteloxiert
- Werkstoff Kolbenstange: Vergütungsstahl
- Dokumente: Datenblatt zu 556597
- Artikelzustand: Neu
- Einzelgewicht: 0.7 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84123900
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
50 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Min. Gerätetemperatur
-10 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
556597
- Ausführung
Schwenk-Lineareinheit DSL-16-50-270-P-A-S20-KF-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Einstellbereich Schwenkwinkel=0 - 270 deg, Hub=50 mm, Kolben-Durchmesser=16 mm, Schwenkwinkel=0 - 272 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
- Gewicht
700 g
- Anschluss
M5
- Baugröße
16
- Betriebsdruck (min.)
2.5 bar
- Min. Betriebsdruck
2.5 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
16 mm
- Kraft (max.)
103.5 N
- Luftanschluss
M5
- Material
Vergütungsstahl
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944929 FESTO Schwenk-Lineareinheit 556597 DSL-16-50-270-P-A-S20-KF-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944929 FESTO Schwenk-Lineareinheit 556597 DSL-16-50-270-P-A-S20-KF-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1
Beschreibung
Schwenk-Lineareinheit DSL-16-50-270-P-A-S20-KF-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 700 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991269Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-KnetlegierungEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 2 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 1.25 NMHub: 50 MMKolben-Ø: 16 mmVarianten: Durchgehende, hohle KolbenstangeVerdrehsicherung/Führung: kugelgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 73.5 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 103.5 NGewichtszuschlag pro 10 mm Hub: 33 GGrundgewicht bei 0 mm Hub: 700 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.000035 KGYFeinjustage: -6 DEG
