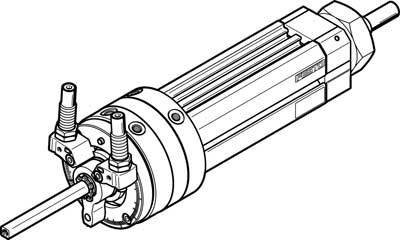

FESTO Schwenk-Lineareinheit 556571 DSL-40-160-270-CC-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 2'649.95 / Stück)
CHF 2'649.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schwenk-Lineareinheit DSL-40-160-270-CC-A-S2-B
Technische Daten
- Dämpfungswinkel: 16 deg
- Einstellbereich Schwenkwinkel in deg (Spanne): 0, 240
- Hub: 160 mm
- Kolben-Durchmesser: 40 mm
- Schwenkwinkel in deg (Spanne): 0, 240
- Dämpfung: CC: Stoßdämpfer beidseitig,P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Feinjustage: -3 deg
- Funktionsweise: doppeltwirkend
- Konstruktiver Aufbau: Schwenkflügel
- Positionserkennung: für Näherungsschalter
- Varianten: Durchgehende Kolbenstange
- Verdrehsicherung/Führung: gleitgeführt
- Betriebsdruck in bar (Spanne): 2.5, 8
- Max. Aufprallgeschwindigkeit: 0.5 m/s
- Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi): 0.7 Hz
- Schwenkwinkelspiel: 2 deg
- Wiederholgenauigkeit: 0.1 deg
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Umgebungstemperatur in °C (Spanne): -10, 60
- Dynamisches Lastmoment: 1.1 Nm
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 495 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 660 N
- Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi): 20 Nm
- Zulässiges Massenträgheitsmoment: 0.004 kgm2
- Gewichtszuschlag pro 10 mm Hub: 170 g
- Grundgewicht bei 0 mm Hub: 5200 g
- Produktgewicht: 5200 g
- Befestigungsart: geklemmt in T-Nut,mit Außengewinde,wahlweise:
- Pneumatischer Anschluss: G1/8
- Werkstoff Deckel: Aluminium-Knetlegierung,eloxiert
- Werkstoff Dichtungen: TPE-U(PU)
- Werkstoff Gehäuse: Aluminium-Knetlegierung,gleiteloxiert
- Werkstoff Kolbenstange: Vergütungsstahl
- Dokumente: Datenblatt zu 556571
- Artikelzustand: Neu
- Einzelgewicht: 5.2 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84123900
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
160 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Min. Gerätetemperatur
-10 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
556571
- Ausführung
Schwenk-Lineareinheit DSL-40-160-270-CC-A-S2-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=16 deg, Einstellbereich Schwenkwinkel=0 - 240 deg, Hub=160 mm, Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 240 deg
- Gewicht
5200 g
- Baugröße
40
- Betriebsdruck (min.)
2.5 bar
- Min. Betriebsdruck
2.5 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
40 mm
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
40 mm
- Kraft (max.)
660 N
- Luftanschluss
G1/8
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944920 FESTO Schwenk-Lineareinheit 556571 DSL-40-160-270-CC-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944920 FESTO Schwenk-Lineareinheit 556571 DSL-40-160-270-CC-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1
Beschreibung
Schwenk-Lineareinheit DSL-40-160-270-CC-A-S2-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 5200 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991268Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: G1/8Werkstoff Deckel: Aluminium-KnetlegierungDämpfungswinkel: 16 DEGEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 0.7 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 20 NMHub: 160 MMKolben-Ø: 40 mmVarianten: Durchgehende KolbenstangeVerdrehsicherung/Führung: gleitgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 495 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 660 NGewichtszuschlag pro 10 mm Hub: 170 GGrundgewicht bei 0 mm Hub: 5200 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 0.1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.004 KGYFeinjustage: -3 DEG
