Name: FESTO Schwenk-Lineareinheit 556472 DSL-25-40-270-CC-A-S20-B Hublänge: 40 mm 1 St.
Brand: FESTO
SKU: 1944879
Availability: BackOrder

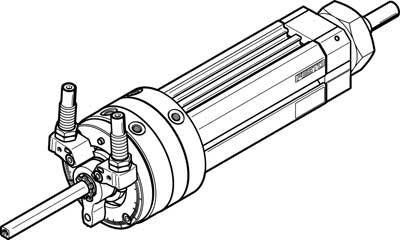

Technische Zeichnung eines Hydraulikzylinders mit Anschlüssen und Kolbenstange. Zeigt Details der Konstruktion und Befestigung.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 1'649.95 / Stück)

CHF 1'649.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 130.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schwenk-Lineareinheit DSL-25-40-270-CC-A-S20-B

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Schwenk-Lineareinheit

Hublänge: 40 mm

Betriebsdruck (max.): 8 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 556472

Ausführung: Schwenk-Lineareinheit DSL-25-40-270-CC-A-S20-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=10 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=40 mm, Kolben-Durchmesser=25 mm, Schwenkwinkel=0 - 246 deg

Gewicht: 1610 g

Baugröße: 25

Dichtungsmaterial: TPE-U(PU)

Druckluft-Anschluss: M5

Kolben-Durchmesser: 25 mm

Kolbenstangen-Material: Vergütungsstahl

Kolbenstangen-Ø: 25 mm

Kraft (max.): 246 N

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Hublänge

FESTO Schwenk-Lineareinheit 556390 DSL-16-25-270-P-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2125631

Lieferung Mo., 9. Nov.

Conrad Electronic

556390

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'034.95^*

FESTO Schwenk-Lineareinheit 556391 DSL-16-25-270-CC-A-S2-B Hublänge: 25 mm 1 St.

Bestell-Nr.:1944844

Bald verfügbar

Conrad Electronic

556391

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'289.95^*

FESTO Schwenk-Lineareinheit 556393 DSL-16-25-270-P-A-S20-B Hublänge: 25 mm 1 St.

Bestell-Nr.:1944845

Bald verfügbar

Conrad Electronic

556393

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'154.95^*

FESTO Schwenk-Lineareinheit 556394 DSL-16-25-270-CC-A-S20-B Hublänge: 25 mm 1 St.

Bestell-Nr.:1944846

Bald verfügbar

Conrad Electronic

556394

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'404.95^*

FESTO Schwenk-Lineareinheit 556396 DSL-16-40-270-P-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bestell-Nr.:2125632

Lieferung Mo., 9. Nov.

Conrad Electronic

556396

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'049.95^*

FESTO Schwenk-Lineareinheit 556397 DSL-16-40-270-CC-A-S2-B Hublänge: 40 mm 1 St.

Bestell-Nr.:1944847

Bald verfügbar

Conrad Electronic

556397

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'309.95^*

FESTO Schwenk-Lineareinheit 556399 DSL-16-40-270-P-A-S20-B Hublänge: 40 mm 1 St.

Bestell-Nr.:1944848

Bald verfügbar

Conrad Electronic

556399

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'074.95^*

FESTO Schwenk-Lineareinheit 556400 DSL-16-40-270-CC-A-S20-B Hublänge: 40 mm 1 St.

Bestell-Nr.:1944849

Bald verfügbar

Conrad Electronic

556400

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'339.95^*

FESTO Schwenk-Lineareinheit 556402 DSL-16-50-270-P-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.

Bestell-Nr.:2125633

Lieferung Mo., 9. Nov.

Conrad Electronic

556402

50 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'064.95^*

FESTO Schwenk-Lineareinheit 556403 DSL-16-50-270-CC-A-S2-B Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.

Bestell-Nr.:1944850

Bald verfügbar

Conrad Electronic

556403

50 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'324.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944879 FESTO Schwenk-Lineareinheit 556472 DSL-25-40-270-CC-A-S20-B Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944879 FESTO Schwenk-Lineareinheit 556472 DSL-25-40-270-CC-A-S20-B Hublänge: 40 mm 1 St.

Beschreibung

Schwenk-Lineareinheit DSL-25-40-270-CC-A-S20-B

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Produktgewicht: 1610 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Befestigungsart: wahlweise:
Betriebsdruck: 46144
Symbol: 991269
Werkstoff Dichtungen: TPE-U(PU)
Konstruktiver Aufbau: Schwenkflügel
Pneumatischer Anschluss: M5
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfungswinkel: 10 DEG
Einstellbereich Schwenkwinkel: 0
Schwenkwinkel: 0
Dämpfung: Stoßdämpfer beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Max. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 1 HZ
Theoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 5 NM
Hub: 40 MM
Kolben-Ø: 25 mm
Varianten: Durchgehende, hohle Kolbenstange
Verdrehsicherung/Führung: gleitgeführt
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 173.5 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 246 N
Gewichtszuschlag pro 10 mm Hub: 67 G
Grundgewicht bei 0 mm Hub: 1610 G
Werkstoff Kolbenstange: Vergütungsstahl
Wiederholgenauigkeit: 0.1 DEG
Max. Aufprallgeschwindigkeit: 0.5 MMS
Zulässiges Massenträgheitsmoment: 0.0016 KGY
Feinjustage: -3 DEG
