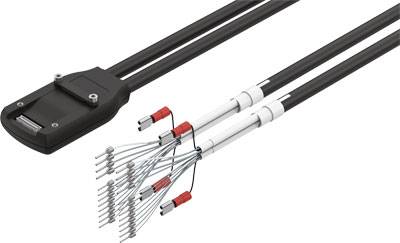

Abbildung ähnlich
FESTO NEBM-SF1W31-EH-5-Q15N-LE28 8113307 Motorkabel 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 379.95 / Stück)
CHF 379.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aderenden: Aderendhülse
- Anschlusshäufigkeit: 30
- Betriebsspannungsbereich DC: 0 - 50 V
- Biegeradius, bewegliche Kabelverlegung: >= 74,25 mm mm
- Biegeradius, feste Kabelverlegung: >= 49,5 mm mm
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild F1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 31
- Elektrischer Anschluss 1, Bauform: eckig
- Elektrischer Anschluss 1, Befestigungsart: Rastverriegelung
- Elektrischer Anschluss 1, belegte Pole/Adern: 31
- Elektrischer Anschluss 1, Funktion: Feldgeräteseite
- Elektrischer Anschluss 1, Hinweis zum Kabelabgang: 90°
- Elektrischer Anschluss 1, Kabelabgang: gewinkelt
- Elektrischer Anschluss 2, Anschlussart: Kabel
- Elektrischer Anschluss 2, Anschlusstechnik: offenes Ende
- Elektrischer Anschluss 2, Anzahl Pole/Adern: 28
- Elektrischer Anschluss 2, belegte Pole/Adern: 28
- Elektrischer Anschluss 2, Funktion: Steuerungsseite
- Entspricht Norm: DIN 47100
- Farbe Gehäuse: schwarz
- Farbe Kabelmantel: schwarz
- Hinweis zur Schutzart: in montiertem Zustand
- Kabelaufbau: 1x(6x0,35)+2x(4x0,15)
- Kabeldurchmesser: 9.9 mm
- Kabellänge: 5 m
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Lagertemperatur: -25 - 55 °C
- Leiter-Nennquerschnitt: 0.15 - 0.35 mm2
- Leitungsbezeichnung: ohne Schildträger
- Leitungseigenschaft: schleppkettentauglich
- Nennbetriebsspannung DC: 24 V
- Produktgewicht: 1480 g
- Prüfbedingungen Leitung: Prüfbedingungen auf Anfrage
- Schutzart: IP20
- Stoßspannungsfestigkeit: 0.25 kV
- Strombelastbarkeit bei 40°C: 0.5 A
- Toleranz Kabeldurchmesser: ± 0,2 mm
- Umgebungstemperatur: -20 - 75 °C
- Umgebungstemperatur bei beweglicher Kabelverlegung: -5 - 70 °C
- Verschmutzungsgrad: 1
- Werkstoff Gehäuse: PA
- Werkstoff Kabelmantel: TPE-U(PUR)
- Werkstoff Steckkontakte: Kupferlegierung verzinnt
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Produkt-Art
Motorkabel
- Typ
NEBM-SF1W31-EH-5-Q15N-LE28
- Anschluss
Stecker
- Ausführung
NEBM-SF1W31-EH-5-Q15N-LE28
- Herst.-Teilenr.
8113307
- Herstellerfarbe
Schwarz
- Kabellänge
5 m
- Max. Umgebungstemperatur
+75 °C
- Min. Umgebungstemperatur
-20 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2802396 FESTO NEBM-SF1W31-EH-5-Q15N-LE28 8113307 Motorkabel 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802396 FESTO NEBM-SF1W31-EH-5-Q15N-LE28 8113307 Motorkabel 1 St.
Beschreibung
Motorleitung NEBM-SF1W31-EH-5-Q15N-LE28 Entspricht Norm=DIN 47100, Leitungsbezeichnung=ohne Schildträger, Anschlusshäufigkeit=30, Produktgewicht=1480 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
