Name: FESTO Mini-Schlitten 8085141 DGST-20-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.
Brand: FESTO
SKU: 2802494
Availability: BackOrder

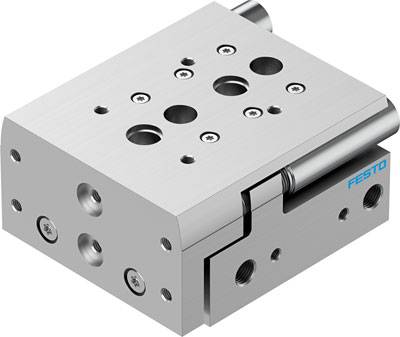

Silberfarbenes pneumatisches Bauteil mit mehreren Bohrungen und Schrauben, hergestellt von Festo.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 579.95 / Stück)

CHF 579.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Aufprallenergie in den Endlagen: 0.35 J
Befestigungsart: mit Durchgangsbohrung
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 14.5 - 116 psi
Betriebsdruck Mpa: 0.1 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse: 527.5 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Dämpfungslänge: 1.2 mm
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Kugelkäfigführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 30 mm
Justierbarer Endlagenbereich / Länge hinten: 30.1 mm
Justierbarer Endlagenbereich / Länge vorne: 30.1 mm
Kolben-Durchmesser: 20 mm
Konstruktiver Aufbau: Doppelkolben - Joch - Kolbenstange - Schlitten
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Max. Moment Mx: 11 Nm
Max. Moment My: 12 Nm
Max. Moment Mz: 12 Nm
Max. Geschwindigkeit: 0.8 m/s
Max. Kraft Fy: 1110 N
Max. Kraft Fz: 1110 N
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Produktgewicht: 1139 g
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 317 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 377 N
Umgebungstemperatur: -10 - 60 °C
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: HNBR
Werkstoff Führung: POM - TPE-E - hochlegierter Stahl
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
Wiederholgenauigkeit: <= 0,3 mm

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Mini-Schlitten

Hublänge: 30 mm

Betriebsdruck (max.): 8 bar

Durchmesser: 20 mm

Material (Details): Aluminium-Knetlegierung

Min. Gerätetemperatur: -10 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 8085141

Ausführung: DGST-20-30-PA

Gewicht: 1139 g

Baugröße: Mini

Min. Betriebsdruck: 1 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: HNBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 1110 N

Luftanschluss: G1/8

Material: Aluminium

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Durchmesser

Herst.-Teilenr.

Hublänge

FESTO Mini-Schlitten 8085141 DGST-20-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2802494

Lieferung Di., 10. Nov.

Conrad Electronic

Dieser Artikel

20 mm

8085141

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 579.95^*

FESTO Mini-Schlitten 8078862 DGST-20-10-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2802438

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078862

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 463.95^*

FESTO Mini-Schlitten 8078863 DGST-20-20-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2802439

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078863

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 524.95^*

FESTO Mini-Schlitten 8078864 DGST-20-30-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2802440

Lieferung Di., 10. Nov.

Conrad Electronic

8078864

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 549.95^*

FESTO Mini-Schlitten 8078865 DGST-20-40-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bestell-Nr.:2802441

Lieferung Di., 10. Nov.

Conrad Electronic

8078865

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 544.95^*

FESTO Mini-Schlitten 8078866 DGST-20-50-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 50 mm 1 St.

Bestell-Nr.:2802442

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078866

50 mm

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

FESTO Mini-Schlitten 8078867 DGST-20-80-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 80 mm 1 St.

Bestell-Nr.:2802443

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078867

80 mm

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

FESTO Mini-Schlitten 8078868 DGST-20-100-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:2802444

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078868

100 mm

Stück

Min.: 1

Vielfache: 1

CHF 759.95^*

FESTO Mini-Schlitten 8078869 DGST-20-125-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 125 mm 1 St.

Bestell-Nr.:2802445

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078869

125 mm

Stück

Min.: 1

Vielfache: 1

CHF 869.95^*

FESTO Mini-Schlitten 8078870 DGST-20-150-E1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 150 mm 1 St.

Bestell-Nr.:2802446

Lieferung Di., 10. Nov.

Conrad Electronic

20 mm

8078870

150 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'014.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2802494 FESTO Mini-Schlitten 8085141 DGST-20-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802494 FESTO Mini-Schlitten 8085141 DGST-20-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Beschreibung

Mini-Schlitten DGST-20-30-PA Hub=30 mm, Justierbarer Endlagenbereich / Länge vorne=30,1 mm, Justierbarer Endlagenbereich / Länge hinten=30,1 mm, Kolben-Durchmesser=20 mm, Betriebsart Antriebseinheit=Joch
