Name: FESTO Magnetventil 577502 VUVS-LT20-T32H-MD-G18-F7 G 1/8 Nennweite (Details) 5.2 mm 5/2- oder 3/2-Wege 1 St.
Brand: FESTO
SKU: 2800542
Availability: BackOrder

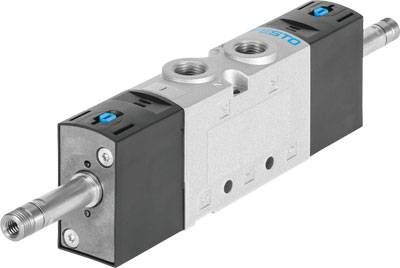

Ein pneumatisches Ventil, rechteckige Form, mit mehreren Anschlussöffnungen und metallischen Endstücken, verwendet zur Steuerung von Luftströmungen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 103.95 / Stück)

CHF 103.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abluftfunktion: drosselbar
Anschluss Atmungsöffnung: nicht gefasst
Anschluss Steuerabluft 82: M5
Anschluss Steuerabluft 84: M5
b-Wert: 0.34
Befestigungsart: mit Durchgangsbohrung - wahlweise: - auf Anschlussleiste
Betätigungsart: elektrisch
Betriebsdruck: 2.5 - 10 bar
Betriebsdruck Mpa: 0.25 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
C-Wert: 2.3 l/sbar
Dichtprinzip: weich
Einbaulage: beliebig
Handhilfsbetätigung: rastend - tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Teller-Sitz
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Max. negativer Prüfimpuls bei 1 Signal: 2700 µs
Max. positiver Prüfimpuls bei 0 Signal: 1900 µs
Mediumstemperatur: -5 - 60 °C
Nennweite: 5.2 mm
Normalnenndurchfluss: 600 l/min
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 3: G1/8
Produktgewicht: 180 g
Rückstellart: mechanische Feder
Schaltzeit aus: 23 ms
Schaltzeit ein: 9 ms
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung: nicht reversibel
Überdeckung: negative Überdeckung
Umgebungstemperatur: -5 - 60 °C
Ventilfunktion: 2x3/2 offen/geschlossen monostabil
Ventilgröße: 21 mm
Werkstoff Dichtungen: HNBR - NBR - TPE-U(PU)
Werkstoff Gehäuse: Aluminium-Druckguss - lackiert
Werkstoff Schrauben: Stahl, verzinkt
Werkstoffhinweis: RoHS konform
Zulassung: c UL us - Recognized (OL)

Produkt-Art: Magnetventil

Betriebsdruck (max.): 10 bar

Gehäusematerial: Aluminium Druckguss

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -5 bis 60 °C

Medien-Temperatur Bereich: -5 bis +60 °C

Herst.-Teilenr.: 577502

Ausführung: VUVS-LT20-T32H-MD-G18-F7

Betriebsdruck (min.): 2.5 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -5 °C

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR
TPE-U(PU)

Max. Durchfluss: 600 l/min

Funktion: drosselbar

Gewicht: 180 g

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -5 °C

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Nennweite: 5.2 mm

Besonderheiten: elektrisch betätigt

QNn-Wert: 600 l/min

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: 5/2- oder 3/2-Wege

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

FESTO Magnetventil 1491828 VZWD-L-M22C-M-G14-10-V-1P4-50 24 V/DC G 1/4 Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942858

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/4

Messing

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

FESTO Magnetventil 575249 VUVS-L20-M52-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942555

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO Magnetventil 575250 VUVS-L20-M52-MD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942556

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO Magnetventil 575251 VUVS-L20-B52-D-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942557

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 95.95^*

FESTO Magnetventil 575252 VUVS-L20-P53E-MD-G18-F7 G 1/8 Nennweite (Details) 4.5 mm 1 St.

Bestell-Nr.:1942558

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575253 VUVS-L20-P53U-MD-G18-F7 G 1/8 Nennweite (Details) 4.8 mm 1 St.

Bestell-Nr.:1942559

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575254 VUVS-L20-P53C-MD-G18-F7 G 1/8 Nennweite (Details) 5 mm 1 St.

Bestell-Nr.:1942560

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575255 VUVS-L20-M32C-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942561

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

FESTO Magnetventil 575256 VUVS-L20-M32U-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942562

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

FESTO Magnetventil 575257 VUVS-L20-M32C-AZD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942563

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2800542 FESTO Magnetventil 577502 VUVS-LT20-T32H-MD-G18-F7 G 1/8 Nennweite (Details) 5.2 mm 5/2- oder 3/2-Wege 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2800542 FESTO Magnetventil 577502 VUVS-LT20-T32H-MD-G18-F7 G 1/8 Nennweite (Details) 5.2 mm 5/2- oder 3/2-Wege 1 St.

Beschreibung

Magnetventil VUVS-LT20-T32H-MD-G18-F7 Ventilfunktion=2x3/2 offen/geschlossen monostabil, Betätigungsart=elektrisch, Ventilgröße=21 mm, Normalnenndurchfluss=600 l/min, Betriebsdruck Mpa=0,25 - 1 MPa

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
