Name: FESTO Magnetventil 577494 VUVS-LT20-M52-MD-G18-F7 G 1/8 Nennweite (Details) 5 mm 5/2- oder 3/2-Wege 1 St.
Brand: FESTO
SKU: 2800521
Availability: BackOrder

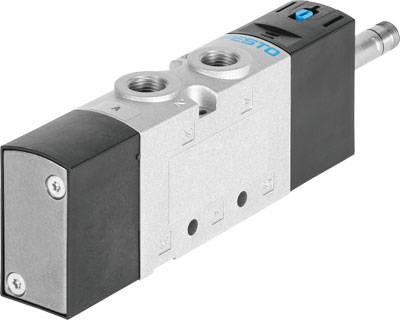

Pneumatisches Ventil in rechteckiger Form mit zwei Einlass- und Auslassöffnungen, silbernem Gehäuse und schwarzen Details.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 81.95 / Stück)

CHF 81.95

inkl. MwSt.

nur CHF 10.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abluftfunktion: drosselbar
Anschluss Atmungsöffnung: nicht gefasst
Anschluss Steuerabluft 84: M5
b-Wert: 0.31
Befestigungsart: mit Durchgangsbohrung - wahlweise: - auf Anschlussleiste
Betätigungsart: elektrisch
Betriebsdruck: 3 - 10 bar
Betriebsdruck Mpa: 0.3 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
C-Wert: 2.1 l/sbar
Dichtprinzip: weich
Einbaulage: beliebig
Handhilfsbetätigung: rastend - tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Teller-Sitz
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Max. negativer Prüfimpuls bei 1 Signal: 2700 µs
Max. positiver Prüfimpuls bei 0 Signal: 1900 µs
Mediumstemperatur: -10 - 60 °C
Nennweite: 5 mm
Normalnenndurchfluss: 500 l/min
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 3: G1/8
Pneumatischer Anschluss 4: G1/8
Pneumatischer Anschluss 5: G1/8
Produktgewicht: 167 g
Rückstellart: mechanische Feder
Schaltzeit aus: 19 ms
Schaltzeit ein: 15 ms
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung: nicht reversibel
Überdeckung: negative Überdeckung
Umgebungstemperatur: -10 - 60 °C
Ventilfunktion: 5/2 monostabil
Ventilgröße: 21 mm
Werkstoff Dichtungen: HNBR - NBR - TPE-U(PU)
Werkstoff Gehäuse: Aluminium-Druckguss - lackiert
Werkstoff Schrauben: Stahl, verzinkt
Werkstoffhinweis: RoHS konform
Zulassung: c UL us - Recognized (OL)

Produkt-Art: Magnetventil

Betriebsdruck (max.): 10 bar

Gehäusematerial: Aluminium Druckguss

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -10 bis 60 °C

Medien-Temperatur Bereich: -10 bis +60 °C

Herst.-Teilenr.: 577494

Ausführung: VUVS-LT20-M52-MD-G18-F7

Betriebsdruck (min.): 3 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -10 °C

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR
TPE-U(PU)

Max. Durchfluss: 500 l/min

Funktion: drosselbar

Gewicht: 167 g

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 5 mm

Besonderheiten: P-Anschluss G 1/8

QNn-Wert: 500 l/min

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: 5/2- oder 3/2-Wege

UKCA: nicht relevant
