Name: FESTO Magnetventil 577491 VUVS-LT20-M32C-MZD-G18-F7 G 1/8 Nennweite (Details) 5.2 mm 5/2- oder 3/2-Wege 1 St.
Brand: FESTO
SKU: 2800510
Availability: BackOrder

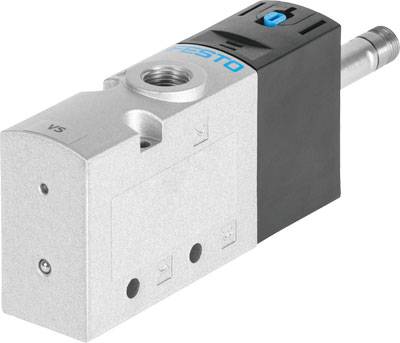

Pneumatisches Ventil mit silbernem Gehäuse und schwarzem Kopf, blaue Taste oben, markiert mit 'Festo', Anschluss an der Seite.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 73.95 / Stück)

CHF 73.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abluftfunktion: drosselbar
Anschluss Atmungsöffnung: nicht gefasst
Anschluss Steuerabluft 82: M5
Anschluss Steuerluft 12: M5
b-Wert: 0.39
Befestigungsart: mit Durchgangsbohrung - wahlweise: - auf Anschlussleiste
Betätigungsart: elektrisch
Betriebsdruck: -0.9 - 10 bar
Betriebsdruck Mpa: -0.09 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
C-Wert: 2.3 l/sbar
Dichtprinzip: weich
Einbaulage: beliebig
Handhilfsbetätigung: rastend - tastend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Teller-Sitz
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Max. negativer Prüfimpuls bei 1 Signal: 2700 µs
Max. positiver Prüfimpuls bei 0 Signal: 1900 µs
Mediumstemperatur: -5 - 60 °C
Nennweite: 5.2 mm
Normalnenndurchfluss: 600 l/min
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 3: G1/8
Produktgewicht: 112 g
Rückstellart: mechanische Feder
Schaltzeit aus: 23 ms
Schaltzeit ein: 9 ms
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Steuerart: vorgesteuert
Steuerdruck: 2.5 - 10 bar
Steuerdruck MPa: 0.25 - 1 MPa
Steuerluftversorgung: extern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Strömungsrichtung: nicht reversibel
Überdeckung: negative Überdeckung
Umgebungstemperatur: -5 - 60 °C
Ventilfunktion: 3/2 geschlossen monostabil
Ventilgröße: 21 mm
Werkstoff Dichtungen: HNBR - NBR - TPE-U(PU)
Werkstoff Gehäuse: Aluminium-Druckguss - lackiert
Werkstoff Schrauben: Stahl, verzinkt
Werkstoffhinweis: RoHS konform
Zulassung: c UL us - Recognized (OL)

Produkt-Art: Magnetventil

Betriebsdruck (max.): 10 bar

Gehäusematerial: Aluminium Druckguss

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -5 bis 60 °C

Medien-Temperatur Bereich: -5 bis +60 °C

Herst.-Teilenr.: 577491

Ausführung: VUVS-LT20-M32C-MZD-G18-F7

Betriebsdruck (min.): -0.9 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -5 °C

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR
TPE-U(PU)

Max. Durchfluss: 600 l/min

Funktion: drosselbar

Gewicht: 112 g

Max. Medien-Temperatur: +60 °C

Min. Medien-Temperatur: -5 °C

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Nennweite: 5.2 mm

Besonderheiten: P-Anschluss G 1/8

QNn-Wert: 600 l/min

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 2.5 bar

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -5 °C

Wirkungsweise: 5/2- oder 3/2-Wege

UKCA: nicht relevant
