Name: FESTO Magnetventil 1491845 VZWD-L-M22C-M-G14-40-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 4 mm Ruhestellung geschlossen
Brand: FESTO
SKU: 1942873
Availability: BackOrder

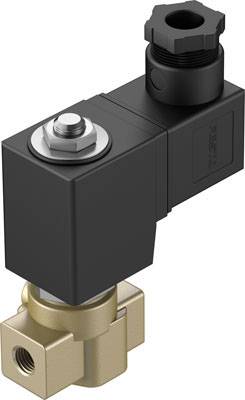

Schwarzes magnetisches Ventil mit Metallanschluss, Seitenansicht. Essenziell für Steuerung von Flüssigkeitsströmen in technischen Anwendungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 109.95 / Stück)

CHF 109.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Magnetventil VZWD-L-M22C-M-G14-40-V-1P4-8

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 24 V/DC

Gehäusematerial: Messing

Anschluss: G 1/4

Medien-Temperatur Bereich: -10 bis 80 °C

Herst.-Teilenr.: 1491845

Ausführung: Normalnenndurchfluss: 310 l/min

Betätigung: elektrisch

Dichtungsmaterial: FPM

Funktion: 2/2 geschlossen monostabil

Gewicht: 550 g

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 4 mm

Besonderheiten: elektrisch betätigt

: IP65

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Ruhestellung geschlossen

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsspannung

Gehäusematerial

FESTO Magnetventil 1491845 VZWD-L-M22C-M-G14-40-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 4 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942873

Lieferung Mo., 9. Nov.

Conrad Electronic

Dieser Artikel

G 1/4

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 1491825 VZWD-L-M22C-M-G18-10-V-1P4-50 24 V/DC G 1/8 Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942855

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

FESTO Magnetventil 1491826 VZWD-L-M22C-M-G18-15-V-1P4-30 24 V/DC G 1/8 Nennweite (Details) 1.5 mm 2/2-Wege 1 St.

Bestell-Nr.:1942856

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

FESTO Magnetventil 1491829 VZWD-L-M22C-M-G14-15-V-1P4-30 24 V/DC G 1/4 Nennweite (Details) 1.5 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942859

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/4

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

FESTO Magnetventil 1491830 VZWD-L-M22C-M-G14-20-V-1P4-15 24 V/DC G 1/4 Nennweite (Details) 2 mm Direktwirkend 1 St.

Bestell-Nr.:1942860

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/4

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

FESTO Magnetventil 1491831 VZWD-L-M22C-M-G14-25-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 2.5 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942861

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/4

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

FESTO Magnetventil 1491832 VZWD-L-M22C-M-G18-10-V-1P4-90 24 V/DC G 1/8 Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942862

Lieferung Fr., 13. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

FESTO Magnetventil 1491833 VZWD-L-M22C-M-G18-15-V-1P4-85 24 V/DC G 1/8 Nennweite (Details) 1.5 mm 2/2-Wege 1 St.

Bestell-Nr.:1942863

Lieferung Fr., 13. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

FESTO Magnetventil 1491834 VZWD-L-M22C-M-G18-20-V-1P4-40 24 V/DC G 1/8 Nennweite (Details) 2 mm Ruhestellung durch Federkraft geschlossen 1 St.

Bestell-Nr.:1942864

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

FESTO Magnetventil 1491835 VZWD-L-M22C-M-G18-25-V-1P4-22 24 V/DC G 1/8 Nennweite (Details) 2.5 mm 2/2-Wege 1 St.

Bestell-Nr.:1942865

Lieferung Mo., 9. Nov.

Conrad Electronic

G 1/8

24 V/DC

Messing

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1942873 FESTO Magnetventil 1491845 VZWD-L-M22C-M-G14-40-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 4 mm Ruhestellung geschlossen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1942873 FESTO Magnetventil 1491845 VZWD-L-M22C-M-G14-40-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 4 mm Ruhestellung geschlossen

Information

Information 1942873 FESTO Magnetventil 1491845 VZWD-L-M22C-M-G14-40-V-1P4-8 24 V/DC G 1/4 Nennweite (Details) 4 mm Ruhestellung geschlossen

Beschreibung

Magnetventil VZWD-L-M22C-M-G14-40-V-1P4-8

Nennweite: 4 mm
LABS-Konformität: VDMA24364-Zone III
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 550 G
Werkstoff Gehäuse: Messing-Guss
Mediumstemperatur: -10
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: Leitungseinbau
Symbol: 992979
Werkstoff Dichtungen: FPM
Normalnenndurchfluss normalisiert nach DIN 1343: 310 L2
Konstruktiver Aufbau: direktgesteuertes Sitzventil
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: keine
Steuerart: direkt
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 18 MS
Schaltzeit ein: 20 MS
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: 11,0 W
Elektrischer Anschluss: Form A
Isolierstoffklasse: H
Zulässige Spannungsschwankungen: +/- 10 %
Nenndruck Armatur PN: 100
Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Anschluss Armatur: G1/4
Mediumsdruck: 0
Max. Anziehdrehmoment Anschlussgewinde: 35 NM
Durchfluss Kv: 0.3 MQH
Werkstoffnummer Gehäuse: CW617N
Druckdifferenz: 0 PSI
Max. Viskosität: 22 22S
Werkstoff Ankerrohr: hochlegierter Stahl
Max. Anziehdrehmoment Spulenbefestigung: 2 NM

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
