Name: FESTO Luftspaltsensor 1 St. SOPA-M1-R1-HQ6-PNLK-VB-M12 0.8 bar bis 1.6 bar Stecker 1 Öffner, 1 Schließer Piece
Brand: FESTO
SKU: 2803843
Availability: BackOrder

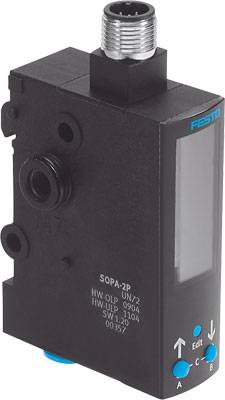

Ein elektronischer Drucksensor von Festo mit mehreren Anschlüssen und einem digitalen Display für Drucküberwachung.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Luftspaltsensor

Anschluss

Stecker

Messbereich (Druck) (max.)

1.6 bar

Betriebsspannung max.

30 V/DC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 327.95 / Stück)

CHF 327.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Abstandskennlinie Anfangswert: 0 µm
Abstandskennlinie Endwert: 300 µm
Analogausgang: 0 - 10 V
Anstiegszeit: 22 ms
Anzeigeart: Leucht-LCD mehrfarbig
Befestigungsart: mit Durchgangsbohrung - mit Hutschiene - wahlweise:
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsspannungsbereich DC: 20 - 30 V
Einstellmöglichkeiten: IO-Link - Teach-In - über Display und Tasten
Elektrischer Anschluss 1, Anschlussart: Stecker
Elektrischer Anschluss 1, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
Elektrischer Anschluss 1, Anzahl Pole/Adern: 5
Elektrischer Anschluss 1, Befestigungsart: Schraubverriegelung
Erfassungsbereich: 20 - 200 µm
Erfassungsgröße: Abstand
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
IO-Link, Datenspeicher benötigt: < 0,5 kB Byte
IO-Link, Funktionsklassen: Teach channel - Diagnose - Identifikation - Prozess Daten Variable (PDV) - Schalt-Signal Kanal (SSC)
IO-Link, Kommunikationsmodus: COM2 (38,4 kBaud)
IO-Link, minimale Zykluszeit: 3 ms
IO-Link, Porttyp: A
IO-Link, Profil: Smart sensor profile
IO-Link, Protokoll: Device V 1.1
IO-Link, Prozessdatenbreite IN: 2 Byte
IO-Link, Prozessdatenbreite OUT: 0 Byte
IO-Link, Prozessdateninhalt IN: 1 bit SSC (Speisedrucküberwachung) - 10 bit PDV (Abstand) - 2 bit SSC (Abstandsüberwachung)
IO-Link, Servicedateninhalt IN: 14 bit Speisedruck
IO-Link, SIO-Mode Unterstützung: ja
KC-Zeichen: KC-EMV
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Kurzschlussfestigkeit: ja
LABS-Konformität: VDMA24364-C1-L
Manipulationssicherung: elektronische Verriegelung
Max. Ausgangsstrom: 100 mA
Messprinzip: pneumatisch
Min. Lastwiderstand Spannungsausgang: 20 kOhm
Pneumatischer Anschluss: QS-6
Produktgewicht: 60 g
Protokoll: IO-Link
Schaltausgang: PNP/NPN umschaltbar
Schaltelementfunktion: Öffner/Schließer umschaltbar
Schaltfunktion: Fenster-Komparator - Schwellwert mit variabler Hysterese
Schutzart: IP65
Speisedruck: 0.8 - 1.6 bar
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV - nach UK RoHS Vorschriften
Umgebungstemperatur: 0 - 50 °C
Verpolungsschutz: für alle elektrischen Anschlüsse
Werkstoff Gehäuse: PA-verstärkt
Werkstoffhinweis: RoHS konform
Wiederholgenauigkeit in ± µm: 2.5 µm
Zulassung: c UL us - Recognized (OL) - RCM Mark

Verpackungsart: Piece

Produkt-Art: Luftspaltsensor

Typ: SOPA-M1-R1-HQ6-PNLK-VB-M12

Anschluss: Stecker

Ansprechzeit: 22 ms

Ausgänge: PNP

Ausgangssignal (min.): 0 V

Ausgangssignal (max.): 10 V

Schnittstellen: M12-Stecker

Messbereich (Druck) (min.): 0.8 bar

Messbereich (Druck) (max.): 1.6 bar

Messbereich (Druck): 0.8 bar bis 1.6 bar

Betriebsspannung min.: 20 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 20 - 30 V/DC

Kontaktart: 1 Öffner
1 Schließer

: IP65

Min. Temperatur: 0 °C

Max. Temperatur: 50 °C

Gewicht: 60 g

RoHS-konform: Ja

Inhalt: 1 St.

Gehäusematerial: PA

Druckluft-Anschluss: QS - 6

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Betriebsspannung max.

FESTO Luftspaltsensor 1 St. SOPA-CM1H-R1-HQ6-2N-M12 4 bar bis 7 bar Stecker M12, 5 polig

Bestell-Nr.:2204447

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM1H-R1-HQ6-PNLK-A-M12 Stecker 1 Öffner, 1 Schließer Piece

Bestell-Nr.:2803846

Lieferung Mo., 9. Nov.

Conrad Electronic

Stecker

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM1H-R1-HQ6-PNLK-VB-M12 Stecker 1 Öffner, 1 Schließer

Bestell-Nr.:2803845

Lieferung Mo., 9. Nov.

Conrad Electronic

Stecker

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 619.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM1H-R1-WQ6-2N-M12 Stecker M12, 5 polig

Bestell-Nr.:2204455

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 679.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM1H-R1-WQ6-2P-M12 4 bar bis 7 bar Stecker M12, 5 polig

Bestell-Nr.:2204451

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 714.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM2H-R1-HQ6-2N-M12 4 bar bis 7 bar Stecker M12, 5 polig

Bestell-Nr.:2204448

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 1'054.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM2H-R1-HQ6-2P-M12 4 bar bis 7 bar Stecker M12, 5 polig

Bestell-Nr.:2204444

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 1'054.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM2H-R1-HQ6-PNLK-A-M12 Stecker 1 Öffner, 1 Schließer Piece

Bestell-Nr.:2803848

Lieferung Mo., 9. Nov.

Conrad Electronic

Stecker

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 1'004.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM2H-R1-HQ6-PNLK-VB-M12 Stecker 1 Öffner, 1 Schließer Piece

Bestell-Nr.:2803847

Lieferung Mo., 9. Nov.

Conrad Electronic

Stecker

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 934.95^*

FESTO Luftspaltsensor 1 St. SOPA-CM2H-R1-WQ6-2N-M12 Stecker M12, 5 polig (Ø) 12 mm

Bestell-Nr.:2204456

Lieferung Mi., 4. Nov.

Conrad Electronic

Stecker M12, 5 polig

26.4 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 1'004.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2803843 FESTO Luftspaltsensor 1 St. SOPA-M1-R1-HQ6-PNLK-VB-M12 0.8 bar bis 1.6 bar Stecker 1 Öffner, 1 Schließer Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2803843 FESTO Luftspaltsensor 1 St. SOPA-M1-R1-HQ6-PNLK-VB-M12 0.8 bar bis 1.6 bar Stecker 1 Öffner, 1 Schließer Piece

Beschreibung

Luftspaltsensor SOPA-M1-R1-HQ6-PNLK-VB-M12 Zulassung=(* RCM Mark, * c UL us - Recognized (OL)), (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), UKCA-Zeichen (siehe Konformitätserklärung)=(* nach UK Vorschriften für EMV, * nach UK RoHS Vorschriften), KC-Zeichen=KC-EMV, Werkstoffhinweis=RoHS konform
