Name: FESTO Elektrozylindereinheit EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA 8118304 Hublänge 500 mm Schubkraft 375 N 24 V 1 St.
Brand: FESTO
SKU: 2803417
Availability: BackOrder

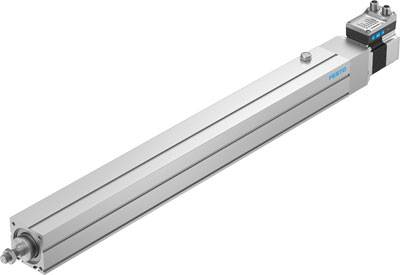

Ein pneumatischer Linearantrieb in Silber mit einem schwarzen Endstück und Anschlüssen. Verwendet für das präzise Bewegen von Objekten.

Abbildung ähnlich

Produkt-Art

Elektrozylindereinheit

Hublänge

500 mm

Nennstrom - gerundet

5.3 A

Geschwindigkeit (max.)

0.22 m/s

Nennspannung

24 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 1'389.95 / Stück)

CHF 1'389.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl digitale Logikausgänge 24 V DC: 2
Anzahl digitale Logikeingänge: 2
Anzeige: LED
Arbeitsbereich Logikeingang: 24 V
Baugröße: 60
Befestigungsart: mit Innengewinde - mit Zubehör
Betriebsbereitschaftsanzeige: LED
Bewegte Masse bei 0 mm Hub: 305 g
Eigenschaften digitale Logikausgänge: nicht galvanisch getrennt - konfigurierbar
Eigenschaften Logikeingang: nicht galvanisch getrennt - konfigurierbar
Einbaulage: beliebig
Einschaltdauer: 1
Gewichtszuschlag pro 10 mm Hub: 69 g
Grundgewicht bei 0 mm Hub: 2294 g
Hinweis zur Umgebungstemperatur: Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Hub: 500 mm
Hubreserve: 0 mm
IO-Link, Anzahl Ports: 1
IO-Link, Datenspeicher benötigt: 500 Byte
IO-Link, Kommunikationsmodus: COM3 (230,4 kBaud)
IO-Link, minimale Zykluszeit: 1 ms
IO-Link, Porttyp: A
IO-Link, Protokoll: Device V 1.1
IO-Link, Prozessdatenbreite IN: 2 Byte
IO-Link, Prozessdatenbreite OUT: 2 Byte
IO-Link, Prozessdateninhalt IN: 1 bit (State Device) - 1 bit (State Move) - 1 bit (State in) - 1 bit (State out)
IO-Link, Prozessdateninhalt OUT: 1 bit (Move in) - 1 bit (Move out) - 1 bit (Quit Error)
IO-Link, Servicedateninhalt IN: 32 bit Force - 32 bit Position - 32 bit Speed
IO-Link, SIO-Mode Unterstützung: ja
Isolationsschutzklasse: B
KC-Zeichen: KC-EMV
Kolbenstangenende: Außengewinde
Kolbenstangengewinde: M12x1,25
Konstruktiver Aufbau: Elektrozylinder - mit Kugelgewindetrieb - mit integriertem Antrieb
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-Zone III
Lagertemperatur: -20 - 60 °C
Logikschnittstelle, Anschlussart: Stecker
Logikschnittstelle, Anschlussbild: 992264
Logikschnittstelle, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern: 8
Max. Leitungslänge: 20 m bei IO-Link Betrieb - 15 m Ausgänge - 15 m Eingänge
Max. Moment Mx: 0 Nm
Max. Moment My: 6.4 Nm
Max. Moment Mz: 6.4 Nm
Max. Radialkraft am Antriebsschaft: 230 N
Max. Stromaufnahme: 5300 mA
Max. Verdrehwinkel der Kolbenstange +/-: 1 deg
Max. Vorschubkraft Fx: 375 N
Max Strom digitale Logikausgänge: 100 mA
Max. Beschleunigung: 5 m/s2
Max. Geschwindigkeit: 0.22 m/s
Motorart: Schrittmotor
Nennspannung DC: 24 V
Nennstrom: 5.3 A
Parametrierschnittstelle: IO-Link - Bedienoberfläche
Produktgewicht: 5744 g
Referenzierung: Festanschlag-Block negativ - Festanschlag-Block positiv - Referenzschalter
Relative Luftfeuchtigkeit: 0 - 90 % - nicht kondensierend
Reversierspiel: 100 µm
Richtwert Nutzlast, horizontal: 56 kg
Richtwert Nutzlast, vertikal: 18 kg
Rotorlagegeber: Encoder absolut single turn
Rotorlagegeber Auflösung: 16 Bit
Rotorlagegeber Messprinzip: magnetisch
Schaltlogik Ausgänge: PNP (plusschaltend) - NPN (minusschaltend)
Schaltlogik Eingänge: PNP (plusschaltend) - NPN (minusschaltend)
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schutzart: IP40
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Spannungsversorgung, Anschlussart: Stecker
Spannungsversorgung, Anschlusstechnik: M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern: 4
Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 1
Spindeldurchmesser: 12 mm
Spindelsteigung: 12 mm/U
Spindel-Typ: Kugelgewindetrieb
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV - nach UK RoHS Vorschriften
Umgebungstemperatur: 0 - 50 °C
Verdrehsicherung/Führung: gleitgeführt
Werkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Spindel: Wälzlagerstahl
Werkstoff Spindelmutter: Stahl
Werkstoffhinweis: RoHS konform
Wiederholgenauigkeit: ±0,02 mm
Zulässige Spannungsschwankungen: +/- 15 %
Zulassung: RCM Mark
Zusätzliche Funktionen: Bedienoberfläche - Integrierte Endlagenerkennung
Zuschlag bewegte Masse pro 10 mm Hub: 6.5 g

Produkt-Art: Elektrozylindereinheit

Nennstrom: 5.3 A

Hublänge: 500 mm

Nennstrom - gerundet: 5.3 A

Geschwindigkeit (max.): 0.22 m/s

Nennspannung: 24 V

Ausführung: EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA

Schubkraft: 375 N

Herst.-Teilenr.: 8118304

Typ: EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA

Baugröße: 60

Betriebstemperatur: 0 °C (min)

Min. Betriebstemperatur: 0 °C

Stromaufnahme: 5300 mA

Max. Temperatur: 50 °C

Min. Temperatur: 0 °C

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: 0 °C

Kolbenstangengewinde: M12 x 1.25

Gewicht: 5744 g

UKCA: Ja
