Name: FESTO Elektrozylinder ESBF-LS-50-100-4P 8022602 Hublänge 100 mm 1 St.
Brand: FESTO
SKU: 1937832
Availability: BackOrder

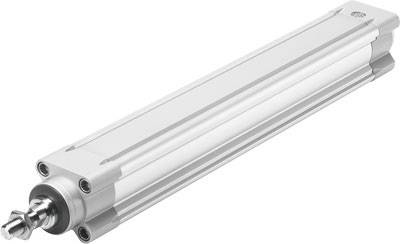

Ein länglicher, metallischer Pneumatikzylinder mit angebrachter Kolbenstange, geeignet für industrielle Anwendungen in automatisierten Systemen.

Produkt-Art

Elektrozylinder

Hublänge

100 mm

Geschwindigkeit (max.)

0.2 m/s

Ausführung

ESBF-LS-50-100-4P

Herst.-Teilenr.

8022602

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 1'069.95 / Stück)

CHF 1'069.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Elektrozylinder ESBF-LS-50-100-4P

Technische Daten

Elektrozylinder ESBF-LS-50-100-4P mit Gleitgewindetrieb, elektrisch angetriebener Spindel welche die Drehbewegung des Motors in eine Linearbewegung der Kolbenstange umsetzt. Arbeitshub=100 mm, Baugröße=50, Hub=100 mm, Kolbenstangengewinde=M16x1,5, Reversierspiel=100 µm, Werkstoff Zylinderrohr= Aluminium-Knetlegierung

Produkt-Art: Elektrozylinder

Hublänge: 100 mm

Geschwindigkeit (max.): 0.2 m/s

Ausführung: ESBF-LS-50-100-4P

Herst.-Teilenr.: 8022602

Typ: ESBF-LS-50-100-4P

Baugröße: 50

: IP40

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1937832 FESTO Elektrozylinder ESBF-LS-50-100-4P 8022602 Hublänge 100 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1937832 FESTO Elektrozylinder ESBF-LS-50-100-4P 8022602 Hublänge 100 mm 1 St.

Beschreibung

Elektrozylinder ESBF-LS-50-100-4P

LABS-Konformität: VDMA24364-Zone III
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Baugröße: 50
Max. Drehzahl: 750 PMI
Befestigungsart: mit Innengewinde
Symbol: 991941
Konstruktiver Aufbau: Elektrozylinder mit Gleitgewindespindel
Schutzart: IP40
Einschaltdauer: 1
Lagertemperatur: -20
Basierend auf Norm: ISO 15552
Werkstoff Deckel: Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Schrauben: Stahl, verzinkt
Positionserkennung: für Näherungsschalter
Hub: 100 MM
Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation
Kolbenstangengewinde: M16x1,5
Max. Verdrehwinkel der Kolbenstange +/-: 0.15 DEG
Verdrehsicherung/Führung: gleitgeführt
Gewichtszuschlag pro 10 mm Hub: 67 G
Grundgewicht bei 0 mm Hub: 1716 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub: 532 G
Zuschlag bewegte Masse pro 10 mm Hub: 13 G
Wiederholgenauigkeit: ±0,05 mm
Relative Luftfeuchtigkeit: 0 - 95 %
Max. Geschwindigkeit: 0.2 M/S
Max. Radialkraft am Antriebsschaft: 300 N
Arbeitshub: 100 MM
Schnittstellencode Aktuator: D50
