Name: FESTO Doppelkolbenzylinder 159972 DPZJ-32-50-P-A-S2 Hublänge: 50 mm 1 St.
Brand: FESTO
SKU: 1936794
Availability: BackOrder

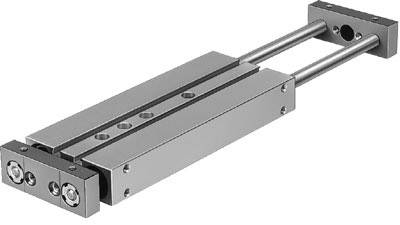

Silberne lineare Führungsschiene mit zwei parallelen Stangen und mehreren Befestigungslöchern, verwendet für präzise Bewegungssteuerung.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 1'014.95 / Stück)

CHF 1'014.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Doppelkolbenzylinder DPZJ-32-50-P-A-S2

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Doppelkolbenzylinder

Hublänge: 50 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 159972

Ausführung: Doppelkolbenzylinder DPZJ-32-50-P-A-S2 mit zwei parallelen, durchgehenden Kolbenstangen und Jochplatten, für Positionserkennung, mit elastischen Dämpfungsringen in den Endlagen. Hub=50 mm, Justierbarer Endlagenbereich/Länge=10 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Baugröße: 32

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/8"

Kolben-Durchmesser: 32 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 32 mm

Kraft (max.): 724 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1936794 FESTO Doppelkolbenzylinder 159972 DPZJ-32-50-P-A-S2 Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1936794 FESTO Doppelkolbenzylinder 159972 DPZJ-32-50-P-A-S2 Hublänge: 50 mm 1 St.

Beschreibung

Doppelkolbenzylinder DPZJ-32-50-P-A-S2

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 1
Symbol: 991243
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 32 mm
Varianten: Durchgehende Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 724 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 724 N
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 0.5 NM
Justierbarer Endlagenbereich/Länge: 10 MM
Betriebsart der Antriebseinheit: Joch
Führung: Gleitführung
Alternativanschlüsse: siehe Produktzeichnung
Max. Geschwindigkeit: 1 M/S
