Name: FESTO Doppelkolbenzylinder 159954 DPZJ-20-40-P-A-S2 Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.
Brand: FESTO
SKU: 1936781
Availability: BackOrder

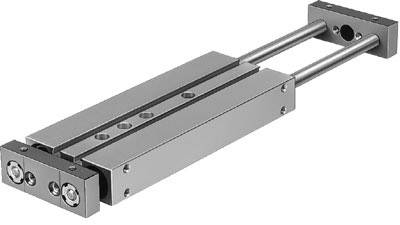

Linearführung in Form eines silbernen Metallblocks mit Doppelstangen. Wird zur präzisen Bewegungssteuerung in Maschinen verwendet.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 794.95 / Stück)

CHF 794.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Doppelkolbenzylinder DPZJ-20-40-P-A-S2

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Doppelkolbenzylinder

Hublänge: 40 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 159954

Ausführung: Doppelkolbenzylinder DPZJ-20-40-P-A-S2 mit zwei parallelen, durchgehenden Kolbenstangen und Jochplatten, für Positionserkennung, mit elastischen Dämpfungsringen in den Endlagen. Hub=40 mm, Justierbarer Endlagenbereich/Länge=10 mm, Kolben-Durchmesser=20 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Dichtungsmaterial: NBR

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 20 mm

Kraft (max.): 282 N

Material: Stahl hochlegiert

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1936781 FESTO Doppelkolbenzylinder 159954 DPZJ-20-40-P-A-S2 Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1936781 FESTO Doppelkolbenzylinder 159954 DPZJ-20-40-P-A-S2 Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Beschreibung

Doppelkolbenzylinder DPZJ-20-40-P-A-S2

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 1
Symbol: 991243
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: M5
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 40 MM
Kolben-Ø: 20 mm
Varianten: Durchgehende Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 282 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 282 N
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 0.2 NM
Justierbarer Endlagenbereich/Länge: 10 MM
Betriebsart der Antriebseinheit: Joch
Führung: Gleitführung
Alternativanschlüsse: siehe Produktzeichnung
Max. Geschwindigkeit: 1 M/S
