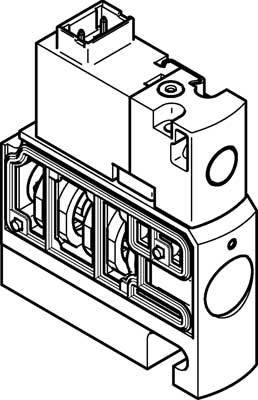

FESTO CPVSC1-M5H-D-T-Q3C 547369 Magnetventil 2/2 geschlossen monostabil 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 105.95 / Stück)
CHF 105.95
inkl. MwSt.
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Magnetventil CPVSC1-M5H-D-T-Q3C
Technische Daten
- Elektrischer Anschluss: Stecker, 2-polig
- Produkt-Art
Magnetventil
- Medium
Druckluft
- Anschluss
Stecker. 2-polig
- Funktion
2/2 geschlossen monostabil
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Medien-Temperatur Bereich
-5 bis 50 °C
- Herst.-Teilenr.
547369
- Ausführung
Normalnenndurchfluss: 150 l/min
- Anschluss
Sammelanschluss
QS-3
- Betriebsdruck (max.)
7 bar
- Betriebsdruck (min.)
-0.9 bar
- Dichtungsmaterial
NBR
- Gehäusematerial
Aluminium Druckguss
- Gewicht
30.5 g
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
-5 °C
- Breite
40 mm
IP40
- Steuerdruck (max.)
7 bar
- Steuerdruck (min.)
3 bar
- Max. Umgebungstemperatur
50 °C
- Min. Umgebungstemperatur
-5 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1942033 FESTO CPVSC1-M5H-D-T-Q3C 547369 Magnetventil 2/2 geschlossen monostabil 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1942033 FESTO CPVSC1-M5H-D-T-Q3C 547369 Magnetventil 2/2 geschlossen monostabil 1 St.
Information
Information 1942033 FESTO CPVSC1-M5H-D-T-Q3C 547369 Magnetventil 2/2 geschlossen monostabil 1 St.
Beschreibung
Konsequent durchdacht:
Die Festraster-Ventilinsel CPV Smart Cubic
Die CPV-SC findet mit einer Bauhöhe von nur 40 mm und einer Breite von 40 mm und mit 2 bis 16 Ventilplätzen überall Platz. Montage auch per Hutschiene.
Konsequent flexibel
Für noch mehr Flexibilität glänzt die CPV Smart Cubic mit einer´Vielzahl von wählbaren Ventilfunktionen: 5/2-Wege monostabil, 5/2-Wege bistabil, 3/2-Wege Grundstellung geschlossen oder offen und 2/2-Wege Grundstellung geschlossen.
Konsequent durchdacht
Anschlussvielfalt par excellence, z.B. bei den pneumatischen oder elektrischen Anschlüssen. Die praxisnahen pneumatischen Ausgänge von vorn überzeugen ebenso wie die einfachen elektrischen Anschlussmöglichkeiten vom Einzelanschluss, über SubD-Stecker, Flachbandkabel bis Profibus DP und DeviceNet. Last but not least die multifunktionalen Schilderträger für eine permanente Beschriftung und zur Abdeckung der Handhilfsbetätigung.
Die Festraster-Ventilinsel CPV Smart Cubic
Die CPV-SC findet mit einer Bauhöhe von nur 40 mm und einer Breite von 40 mm und mit 2 bis 16 Ventilplätzen überall Platz. Montage auch per Hutschiene.
Konsequent flexibel
Für noch mehr Flexibilität glänzt die CPV Smart Cubic mit einer´Vielzahl von wählbaren Ventilfunktionen: 5/2-Wege monostabil, 5/2-Wege bistabil, 3/2-Wege Grundstellung geschlossen oder offen und 2/2-Wege Grundstellung geschlossen.
Konsequent durchdacht
Anschlussvielfalt par excellence, z.B. bei den pneumatischen oder elektrischen Anschlüssen. Die praxisnahen pneumatischen Ausgänge von vorn überzeugen ebenso wie die einfachen elektrischen Anschlussmöglichkeiten vom Einzelanschluss, über SubD-Stecker, Flachbandkabel bis Profibus DP und DeviceNet. Last but not least die multifunktionalen Schilderträger für eine permanente Beschriftung und zur Abdeckung der Handhilfsbetätigung.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
