Name: FESTO Anschlussleiste 566548 VABM-L1-10AW-M7-4 -0.9 bis 10 bar
Brand: FESTO
SKU: 1935710
Availability: BackOrder

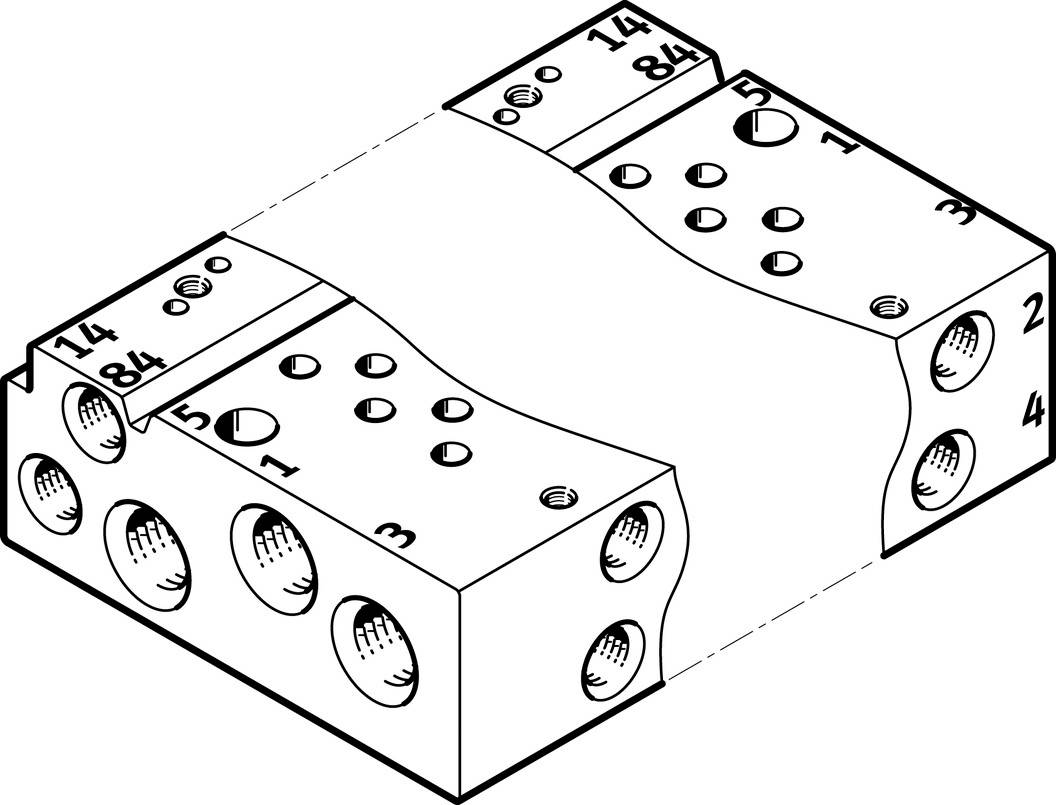

Technische Zeichnung eines mechanischen Bauteils mit mehreren Bohrungen und nummerierten Flächen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 61.95 / Stück)

CHF 61.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Anschlussleiste VABM-L1-10AW-M7-4

Technische Daten

Produkt-Art: Anschlussleiste

Ausführung: Anschlussleiste VABM-L1-10AW-M7-4 Rastermaß=10,5 mm, Max. Anzahl der Ventilplätze=16, Betriebsdruck=-0,9 - 10 bar, Korrosionsbeständigkeitsklasse KBK=2 - mäßige Korrosionsbeanspruchung, Zulassung=(* RCM Mark, * c CSA us (OL), * c UL us - Recognized (OL))

Herst.-Teilenr.: 566548

Material (Details): Aluminium-Knetlegierung

Anschluss: M7||M7||M7

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): -0.9 bar

Betriebsdruck-Bereich: -0.9 bis 10 bar

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1935710 FESTO Anschlussleiste 566548 VABM-L1-10AW-M7-4 -0.9 bis 10 bar

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1935710 FESTO Anschlussleiste 566548 VABM-L1-10AW-M7-4 -0.9 bis 10 bar

Beschreibung

Anschlussleiste VABM-L1-10AW-M7-4

LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: M7
Pneumatischer Anschluss 2: M5
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 96 G
Betriebsdruck: -0.9
Pneumatischer Anschluss 3: M7
Pneumatischer Anschluss 4: M5
Zulassung: RCM Mark
Max. Anzahl Ventilplätze: 16
Rastermaß: 10.5 MM
Pneumatischer Anschluss 5: M7
Anschluss Steuerluft 12/14: M5
Max. Anziehdrehmoment Ventilbefestigung: 0.45 NM
Anschluss Steuerabluft 82/84: M5
Werkstoff Anschlussleiste: Aluminium-Knetlegierung
