Name: FESTO 565722 DWA-50-75-Y-G Gelenkzylinder Hublänge: 75 mm 1 St.
Brand: FESTO
SKU: 1938451
Availability: BackOrder

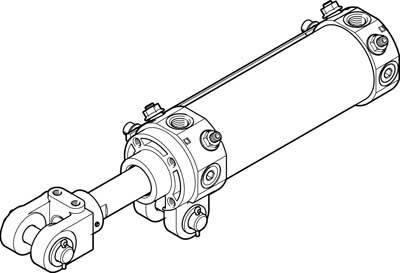

Strichzeichnung eines Hydraulikzylinders mit Kolbenstange und Anschlüssen, dargestellt als technisches Bauteil.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 147.95 / Stück)

CHF 147.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Gelenkzylinder DWA-50-75-Y-G

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Gelenkzylinder

Hublänge: 75 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Druckguss

Herst.-Teilenr.: 565722

Ausführung: Befestigungsart: mit Schwenkbefestigung am Lagerdeckel, mit Zubehör

Gewicht: 1338 g

Baugröße: 50

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/4"

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Vergütungsstahl

Kolbenstangengewinde: M16 x 1.5

Kraft (max.): 1178 N

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1938451 FESTO 565722 DWA-50-75-Y-G Gelenkzylinder Hublänge: 75 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938451 FESTO 565722 DWA-50-75-Y-G Gelenkzylinder Hublänge: 75 mm 1 St.

Beschreibung

Gelenkzylinder DWA-50-75-Y-G

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Schwenkbefestigung am Lagerdeckel
Betriebsdruck: 1
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Druckguss
Dämpfung: pneumatische Dämpfung beidseitig einstellbar
Funktionsweise: doppeltwirkend
Positionserkennung: ohne
Hub: 75 MM
Werkstoff Gabelkopf: Stahlguss
Kolben-Ø: 50 mm
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 20 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 990 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178 N
Gewichtszuschlag pro 10 mm Hub: 37 G
Grundgewicht bei 0 mm Hub: 1338 G
Werkstoff Kolbenstange: Vergütungsstahl
Kolbenstangenende: Außengewinde mit Gabelkopf
Werkstoff Zylinderrohr: Aluminium-Knetlegierung
Aufprallenergie in den Endlagen: 0.7 J
Bewegte Masse bei 0 mm Hub: 664 G
Zuschlag bewegte Masse pro 10 mm Hub: 25 G
Alternativanschlüsse: siehe Produktzeichnung
Werkstoff Abstreifer: Bronze
