Name: FESTO 564145 MS9-FRM-G-VS Abzweigmodul Druckluft Betriebsdruck (max.) 20 bar
Brand: FESTO
SKU: 1934943
Availability: BackOrder

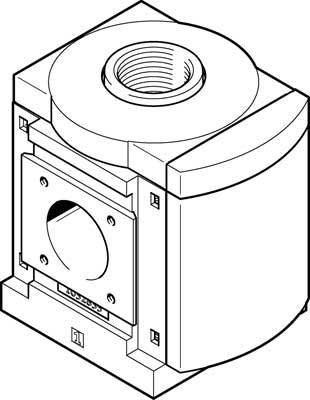

Isometrische Zeichnung eines zylindrischen Maschinenkomponentenmoduls mit quadratischem Sockel, zentraler Öffnung und erkennbaren Schraubverbindungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 39.95 / Stück)

CHF 39.95

inkl. MwSt.

nur CHF 6.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Abzweigmodul MS9-FRM-G-VS

Technische Daten

Produkt-Art: Abzweigmodul

Typ: MS9-FRM-G-VS

Min. Betriebsdruck: 0 bar

Betriebsdruck (max.): 20 bar

Betriebsmedium: Druckluft

Gerätetemperatur (max.): +60 °C

Min. Gerätetemperatur: -10 °C

Herst.-Teilenr.: 564145

Material (Details): Aluminium-Druckguss

Ausführung: Abzweigmodul MS9-FRM-G-VS Durchflussrichtung von links nach rechts. Baugröße=9, Baureihe=MS, Einbaulage=beliebig, Konstruktiver Aufbau=Abzweigmodul, Betriebsdruck=0 - 20 bar

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Gewicht: 1000 g

Baugröße: 9

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1934943 FESTO 564145 MS9-FRM-G-VS Abzweigmodul Druckluft Betriebsdruck (max.) 20 bar

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1934943 FESTO 564145 MS9-FRM-G-VS Abzweigmodul Druckluft Betriebsdruck (max.) 20 bar

Beschreibung

Abzweigmodul MS9-FRM-G-VS

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Baugröße: 9
Produktgewicht: 1000 G
Werkstoff Gehäuse: Aluminium-Druckguss
Mediumstemperatur: -10
Befestigungsart: wahlweise:
Betriebsdruck: 0
Symbol: 991510
Konstruktiver Aufbau: Abzweigmodul
Lagertemperatur: -10
Pneumatischer Anschluss 3: G1
Pneumatischer Anschluss 4: G1
Betriebsspannungsbereich AC: 0
Betriebsspannungsbereich DC: 0
Werkstoff Anschlussplatte: Aluminium-Druckguss
Werkstoff Abdeckung: PA-verstärkt
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 7 nach ISO 14644-1
Baureihe: MS
Werkstoff Modulverbinder: Aluminium-Druckguss
Werkstoff Befestigungswinkel: Aluminium-Druckguss
