FESTO 560189 HGDT-63-A-F Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

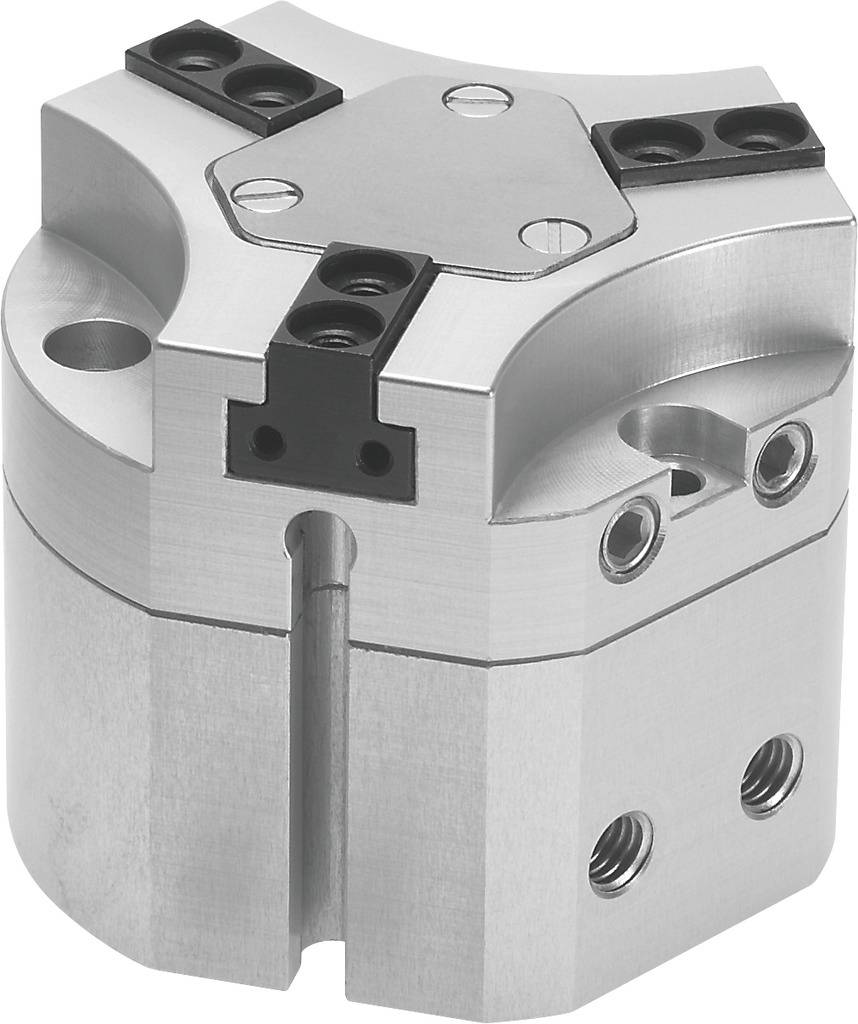

Dreipunktgreifer HGDT-63-A-F

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 63
Produktgewicht: 1873 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Befestigungsart: wahlweise:
Betriebsdruck: 3
Symbol: 991894
Konstruktiver Aufbau: Schiefe Ebene
Pneumatischer Anschluss: G1/8
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Massenträgheitsmoment: 28.77 KGC
Max. Greifbacken-Winkelspiel ax, ay: 0.1 DEG
Max. Greifbackenspiel Sz: 0.05 MM
Wiederholgenauigkeit Greifer: 0.03 MM
Anzahl Greifbacken: 3
Greiferfunktion: 3-Punkt
Max. Arbeitsfrequenz Greifer: 4 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 163 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 162 MS
Max. Kraft am Greifbacken Fz statisch: 2500 N
Max. Moment am Greifbacken Mx statisch: 80 NM
Max. Moment am Greifbacken My statisch: 50 NM
Max. Moment am Greifbacken Mz statisch: 60 NM
Max. Masse pro externem Greiffinger: 250 G
Werkstoff Abdeckkappe: hochlegierter Stahl rostfrei
Werkstoff Greifbacken: Stahl, gehärtet
Hub pro Greifbacken: 5 MM
Max. Austauschgenauigkeit: 0.2 MM
Rotationssymmetrie: 0.2 MM
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 3372 N
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 2592 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 1124 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 864 N
Betriebsdruck Sperrluft: 0
Nachschmierintervall Führungselemente: 5 YUE
Pneumatischer Anschluss Sperrluft: M5
