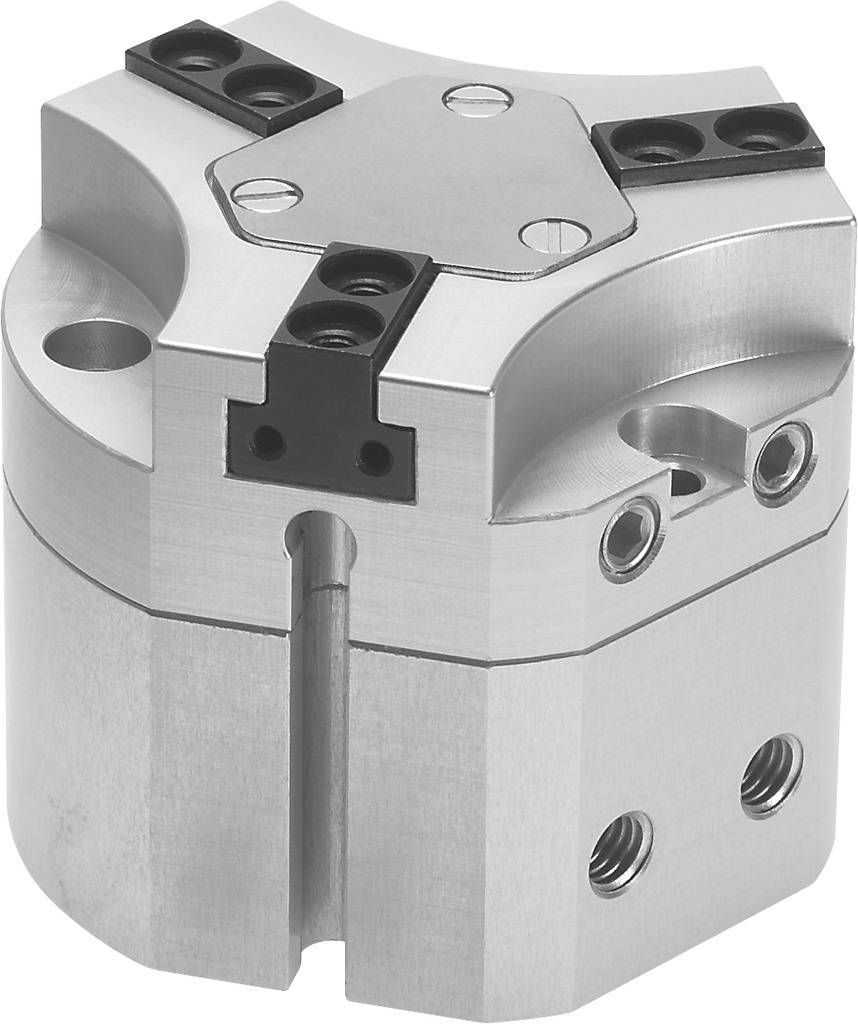

FESTO 560185 HGDT-40-A-F-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 1'344.95 / Stück)
CHF 1'344.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dreipunktgreifer HGDT-40-A-F-G2
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
560185
- Produkt-Art
Dreipunktgreifer
- Gehäusematerial
Aluminium-Knetlegierung
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
+5 bis +60 °C
- Min. Betriebstemperatur
+5 °C
- Max. Betriebstemperatur
+60 °C
- Ausführung
HGDT-40-A-F-G2
- Herst.-Teilenr.
560185
- Betriebsdruck (min.)
4 bar
- Genauigkeit (+/-)
0.2 mm
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1936930 FESTO 560185 HGDT-40-A-F-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1936930 FESTO 560185 HGDT-40-A-F-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Dreipunktgreifer HGDT-40-A-F-G2Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformBaugröße: 40Produktgewicht: 837 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 4Symbol: 991895Konstruktiver Aufbau: Schiefe EbenePneumatischer Anschluss: M5Funktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMassenträgheitsmoment: 5.23 KGCMax. Greifbacken-Winkelspiel ax, ay: 0.1 DEGMax. Greifbackenspiel Sz: 0.05 MMWiederholgenauigkeit Greifer: 0.03 MMAnzahl Greifbacken: 3Greiferfunktion: 3-PunktGreifkraftsicherung: beim SchließenMax. Arbeitsfrequenz Greifer: 4 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 117 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 104 MSMax. Kraft am Greifbacken Fz statisch: 800 NMax. Moment am Greifbacken Mx statisch: 30 NMMax. Moment am Greifbacken My statisch: 20 NMMax. Moment am Greifbacken Mz statisch: 25 NMMax. Masse pro externem Greiffinger: 70 GWerkstoff Abdeckkappe: hochlegierter Stahl rostfreiWerkstoff Greifbacken: Stahl, gehärtetHub pro Greifbacken: 3 MMMax. Austauschgenauigkeit: 0.2 MMRotationssymmetrie: 0.2 MMBetriebsdruck Sperrluft: 0Nachschmierintervall Führungselemente: 5 YUEPneumatischer Anschluss Sperrluft: M5
