Name: FESTO 558115 DWC-63-125-Y-AB Gelenkzylinder Hublänge: 125 mm 1 St.
Brand: FESTO
SKU: 1938448
Availability: BackOrder

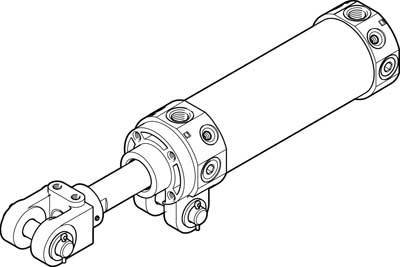

Technische Zeichnung eines Hydraulikzylinders mit montierten Endbefestigungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 197.95 / Stück)

CHF 197.95

inkl. MwSt.

nur CHF 20.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Gelenkzylinder DWC-63-125-Y-AB

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Gelenkzylinder

Hublänge: 125 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Druckguss

Herst.-Teilenr.: 558115

Ausführung: Befestigungsart: mit Schwenkbefestigung am Lagerdeckel, mit Zubehör

Gewicht: 1600 g

Baugröße: 63

Dichtungsmaterial: NBR

Druckluft-Anschluss: R1/4

Kolben-Durchmesser: 63 mm

Kolbenstangen-Material: Vergütungsstahl

Kolbenstangengewinde: M16 x 1.5

Kraft (max.): 1870 N

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1938448 FESTO 558115 DWC-63-125-Y-AB Gelenkzylinder Hublänge: 125 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938448 FESTO 558115 DWC-63-125-Y-AB Gelenkzylinder Hublänge: 125 mm 1 St.

Beschreibung

Gelenkzylinder DWC-63-125-Y-AB

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Schwenkbefestigung am Lagerdeckel
Betriebsdruck: 1
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: Rc1/4
Werkstoff Deckel: Aluminium-Druckguss
Dämpfung: pneumatische Dämpfung beidseitig einstellbar
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 125 MM
Werkstoff Gabelkopf: Stahlguss
Kolben-Ø: 63 mm
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 20 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1682 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870 N
Gewichtszuschlag pro 10 mm Hub: 42 G
Grundgewicht bei 0 mm Hub: 1600 G
Werkstoff Kolbenstange: Vergütungsstahl
Kolbenstangenende: Außengewinde mit Gabelkopf
Werkstoff Zylinderrohr: Aluminium-Knetlegierung
Aufprallenergie in den Endlagen: 1.3 J
Bewegte Masse bei 0 mm Hub: 741 G
Zuschlag bewegte Masse pro 10 mm Hub: 25 G
Alternativanschlüsse: siehe Produktzeichnung
Werkstoff Abstreifer: Bronze
