FESTO 540862 HGDT-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 1'124.95 / Stück)
CHF 1'124.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

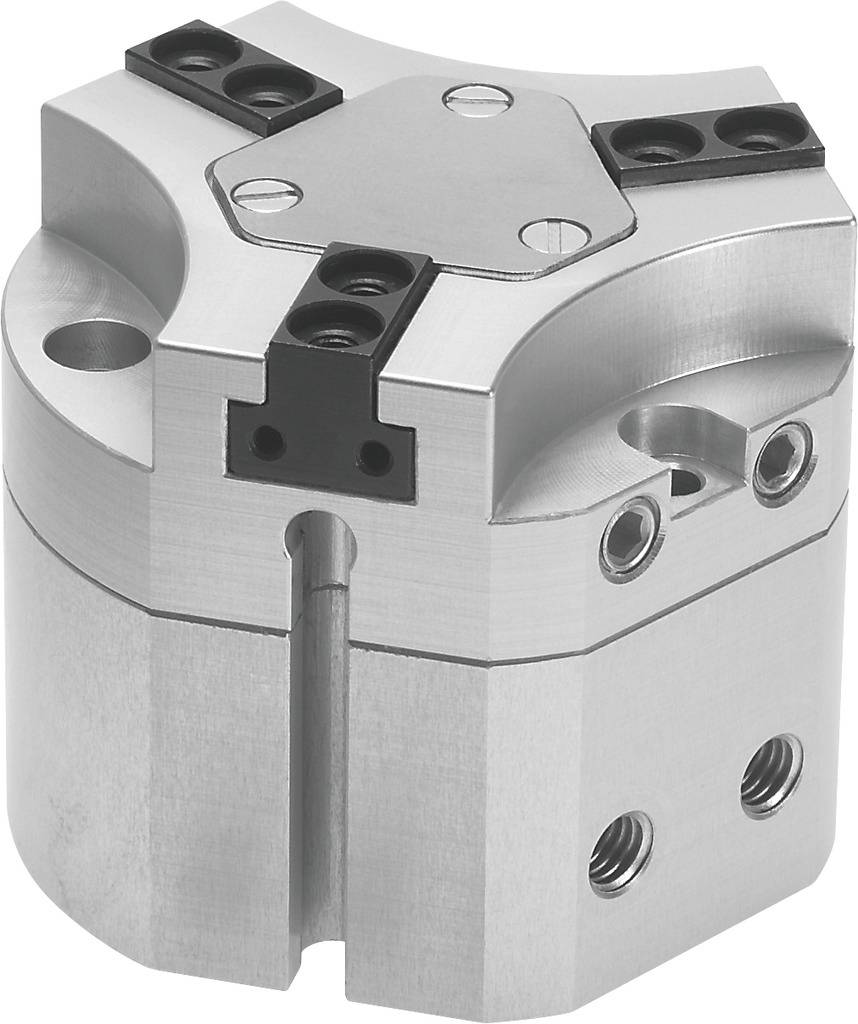

Dreipunktgreifer HGDT-35-A
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
540862
- Produkt-Art
Dreipunktgreifer
- Gehäusematerial
Aluminium-Knetlegierung
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
+5 bis +60 °C
- Min. Betriebstemperatur
+5 °C
- Max. Betriebstemperatur
+60 °C
- Herst.-Teilenr.
540862
- Betriebsdruck (min.)
3 bar
- Genauigkeit (+/-)
0.2 mm
- Medium
Druckluft
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1936910 FESTO 540862 HGDT-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1936910 FESTO 540862 HGDT-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Dreipunktgreifer HGDT-35-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Baugröße: 35Produktgewicht: 307 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 3Symbol: 991894Konstruktiver Aufbau: Schiefe EbenePneumatischer Anschluss: M5Funktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMassenträgheitsmoment: 1.17 KGCMax. Greifbacken-Winkelspiel ax, ay: 0.1 DEGMax. Greifbackenspiel Sz: 0.05 MMWiederholgenauigkeit Greifer: 0.03 MMAnzahl Greifbacken: 3Greiferfunktion: 3-PunktMax. Arbeitsfrequenz Greifer: 4 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 40 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 45 MSMax. Kraft am Greifbacken Fz statisch: 400 NMax. Moment am Greifbacken Mx statisch: 15 NMMax. Moment am Greifbacken My statisch: 10 NMMax. Moment am Greifbacken Mz statisch: 10 NMMax. Masse pro externem Greiffinger: 30 GWerkstoff Abdeckkappe: hochlegierter Stahl rostfreiWerkstoff Greifbacken: Stahl, gehärtetHub pro Greifbacken: 4 MMMax. Austauschgenauigkeit: 0.2 MMRotationssymmetrie: 0.2 MMGesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 492 NGesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 456 NGreifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 164 NGreifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 152 NBetriebsdruck Sperrluft: 0Nachschmierintervall Führungselemente: 5 YUEPneumatischer Anschluss Sperrluft: M5
