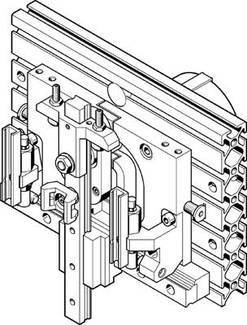

FESTO 533603 HSP-12-AP-WR Handlingmodul 8 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 2’960.18 / Stück)
CHF 3’156.87
-6 %
CHF 2’960.18
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 12
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsdruck: 4 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Funktionsweise: doppeltwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kreuzführung
- Schwenkmodul
- Warteposition wahlweise Links
- zwangsgeführter Bewegungsablauf
- Max. Moment Mx dynamisch: 1,1 Nm
- Max. Moment Mx statisch: 5 Nm
- Max. Moment My dynamisch: 1,1 Nm
- Max. Moment My statisch: 5 Nm
- Max. Moment Mz dynamisch: 1,1 Nm
- Max. Moment Mz statisch: 5 Nm
- Max. Z-Hub Warteposition: 15 mm
- Maximale Nutzlast: 0,5 kg
- Min. Taktzeit: 0,6 s
- Pneumatischer Anschluss: M5
- Pneumatischer Anschluss Warteposition: M3
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1.900 g
- Theoretische Kraft bei 6 bar: 40 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Wiederholgenauigkeit: ±0,01 mm
- Y-Hub: 52 ... 68 mm
- Z-Hub: 20 ... 30 mm
- Z-Hub Arbeitshub: 15 mm
- Produkt-Art
Handlingmodul
- Herst.-Teilenr.
533603
- Gewicht
1900 g
- Betriebsdruck (max.)
8 bar
- Min. Betriebsdruck
4 bar
- Typ
HSP-12-AP-WR
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204278 FESTO 533603 HSP-12-AP-WR Handlingmodul 8 bar
Beschreibung
533603 HSP-12-AP-WR Handlingmodul 8 bar
