Name: FESTO 151135 DZH-20-40-PPV-A Flachzylinder Gehäusematerial: Aluminium Hublänge: 40 mm 1 St.
Brand: FESTO
SKU: 1895825
Availability: BackOrder

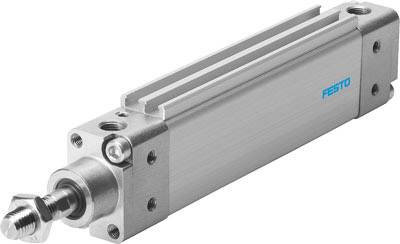

Ein metallischer Pneumatikzylinder mit blauer Festo-Beschriftung an der Seite, geeignet für industrielle Anwendungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 239.95 / Stück)

CHF 239.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Flachzylinder DZH-20-40-PPV-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Flachzylinder

Hublänge: 40 mm

Betriebsdruck (max.): 10 bar

Material (Details): Gehäuse: Aluminium

Herst.-Teilenr.: 151135

Ausführung: DZH-20-40-PPV-A

Gewicht: 230 g

Baugröße: 20

Dichtungsmaterial: Polyurethan

Druckluft-Anschluss: G1/8"

Gehäusematerial: Aluminium

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 188 N

Luftanschluss: G1/8

Material: Stahl hochlegiert

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1895825 FESTO 151135 DZH-20-40-PPV-A Flachzylinder Gehäusematerial: Aluminium Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1895825 FESTO 151135 DZH-20-40-PPV-A Flachzylinder Gehäusematerial: Aluminium Hublänge: 40 mm 1 St.

Information

Information 1895825 FESTO 151135 DZH-20-40-PPV-A Flachzylinder Gehäusematerial: Aluminium Hublänge: 40 mm 1 St.

Beschreibung

Flachzylinder DZH-20-40-PPV-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 298 G
Werkstoff Gehäuse: Aluminium
Befestigungsart: wahlweise:
Betriebsdruck: 1
Symbol: 991235
Werkstoff Dichtungen: TPE-U(PU)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium
Dämpfung: pneumatische Dämpfung beidseitig einstellbar
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 40 MM
Kolben-Ø: 20 mm
Kolbenstangengewinde: M8
Max. Verdrehwinkel der Kolbenstange +/-: 2.6 DEG
Varianten: einseitige Kolbenstange
Verdrehsicherung/Führung: Ovalkolben
Dämpfungslänge: 17 MM
Max. Drehmoment der Verdrehsicherung: 0.6 NM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 158 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 87 G
Gewichtszuschlag pro 10 mm Hub: 15.9 G
Grundgewicht bei 0 mm Hub: 234 G
Werkstoff Kolbendichtung: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl
