Name: FESTO 14071 DZH-50-250-PPV-A Flachzylinder Hublänge: 250 mm 1 St.
Brand: FESTO
SKU: 1896322
Availability: BackOrder

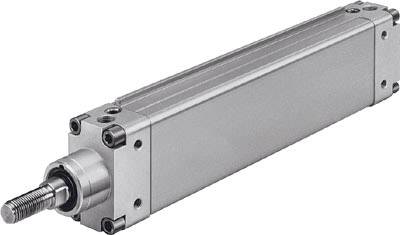

Ein silberner pneumatischer Zylinder mit rechteckigem Gehäuse und Schraubanschluss an einem Ende, geeignet für mechanische Anwendungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 411.95 / Stück)

CHF 411.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Flachzylinder DZH-50-250-PPV-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Flachzylinder

Hublänge: 250 mm

Betriebsdruck (max.): 10 bar

Material (Details): Gehäuse: Aluminium

Herst.-Teilenr.: 14071

Ausführung: DZH-50-250-PPV-A

Gewicht: 1200 g

Baugröße: 50

Dichtungsmaterial: Polyurethan

Druckluft-Anschluss: G1/4"

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 1178 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1896322 FESTO 14071 DZH-50-250-PPV-A Flachzylinder Hublänge: 250 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1896322 FESTO 14071 DZH-50-250-PPV-A Flachzylinder Hublänge: 250 mm 1 St.

Information

Information 1896322 FESTO 14071 DZH-50-250-PPV-A Flachzylinder Hublänge: 250 mm 1 St.

Beschreibung

Flachzylinder DZH-50-250-PPV-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 2571 G
Werkstoff Gehäuse: Aluminium
Befestigungsart: wahlweise:
Betriebsdruck: 0.6
Symbol: 991235
Werkstoff Dichtungen: TPE-U(PU)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium
Dämpfung: pneumatische Dämpfung beidseitig einstellbar
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 250 MM
Kolben-Ø: 50 mm
Kolbenstangengewinde: M16x1,5
Max. Verdrehwinkel der Kolbenstange +/-: 0.75 DEG
Varianten: einseitige Kolbenstange
Verdrehsicherung/Führung: Ovalkolben
Dämpfungslänge: 23 MM
Max. Drehmoment der Verdrehsicherung: 1.7 NM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 989 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178 N
Bewegte Masse: 1036 G
Gewichtszuschlag pro 10 mm Hub: 52.3 G
Grundgewicht bei 0 mm Hub: 1263 G
Werkstoff Kolbendichtung: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl
