Name: FESTO 1383333 DSBC-80-25-PPVA-N3 Normzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 25 mm 1 St.
Brand: FESTO
SKU: 2799918
Availability: BackOrder

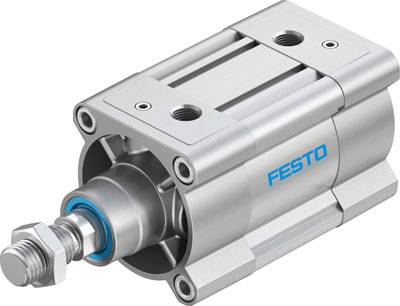

Ein zylindrischer, pneumatischer Aktuator von Festo in Silber mit blauer Beschriftung. Es hat einen Bolzen an einem Ende für mechanische Bewegungen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 281.95 / Stück)

CHF 281.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Aufprallenergie in den Endlagen: 1.8 J
Befestigungsart: mit Innengewinde - mit Zubehör - wahlweise:
Betriebsdruck: 0.4 - 12 bar
Betriebsdruck Mpa: 0.04 - 1.2 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 810 g
Dämpfung: PPV: pneumatische Dämpfung beidseitig einstellbar
Dämpfungslänge: 31 mm
Einbaulage: beliebig
Entspricht Norm: ISO 15552
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 92 g
Grundgewicht bei 0 mm Hub: 2660 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 25 mm
Kolben-Durchmesser: 80 mm
Kolbenstangenende: Außengewinde
Kolbenstangengewinde: M20x1,5
Konstruktiver Aufbau: Kolben - Kolbenstange - Profilrohr
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss: G3/8
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 2721 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 3016 N
Umgebungstemperatur: -20 - 80 °C
Varianten: einseitige Kolbenstange
Werkstoff Bundschraube: Stahl verzinkt
Werkstoff Deckel: Alu-Druckguss, beschichtet
Werkstoff Kolben: Aluminium-Knetlegierung
Werkstoff Kolbendichtung: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
Werkstoff Lager: POM
Werkstoff Mutter: Stahl verzinkt
Werkstoff Pufferdichtung: TPE-U(PU)
Werkstoff Pufferkolben: POM
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 39 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Normzylinder

Hublänge: 25 mm

Min. Betriebsdruck: 0.4 bar

Betriebsdruck (max.): 12 bar

Durchmesser: 80 mm

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 1383333

Ausführung: Kolben - Kolbenstange - Profilrohr

Gewicht: 2660 g

Baugröße: 80

Betriebsmedium: Druckluft

Dichtungsmaterial: TPE-U(PU)

Druckluft-Anschluss: G3/8"

Gehäusematerial: Aluminium Druckguss

Kolben-Durchmesser: 80 mm

Kolbenstangen-Material: Aluminium-Knetlegierung

Kolbenstangengewinde: M20 x 1.5

Kraft (max.): 3016 N

Luftanschluss: G3/8

Material: Aluminium-Knetlegierung

Medium: Druckluft

Norm: ISO 15552

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Hublänge

Produkt-Art

FESTO 1366948 DSBC-50-25-PPVA-N3 Normzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2799895

Lieferung Di., 10. Nov.

Conrad Electronic

1366948

25 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

FESTO 1366949 DSBC-50-40-PPVA-N3 Normzylinder Hublänge: 40 mm 1 St.

Bestell-Nr.:1944083

Lieferung Mo., 9. Nov.

Conrad Electronic

1366949

40 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 183.95^*

FESTO 1366951 DSBC-50-80-PPVA-N3 Rundzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 80 mm 1 St.

Bestell-Nr.:1893652

Lieferung Mo., 9. Nov.

Conrad Electronic

1366951

80 mm

Rundzylinder

Stück

Min.: 1

Vielfache: 1

CHF 187.95^*

FESTO 1366952 DSBC-50-100-PPVA-N3 Normzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 100 mm 1 St.

Bestell-Nr.:2799896

Lieferung Di., 10. Nov.

Conrad Electronic

1366952

100 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

FESTO 1366953 DSBC-50-125-PPVA-N3 Rundzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 125 mm 1 St.

Bestell-Nr.:1893654

Lieferung Mo., 9. Nov.

Conrad Electronic

1366953

125 mm

Rundzylinder

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

FESTO 1366956 DSBC-50-250-PPVA-N3 Normzylinder Hublänge: 250 mm 1 St.

Bestell-Nr.:1944084

Lieferung Mo., 9. Nov.

Conrad Electronic

1366956

250 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

FESTO 1366957 DSBC-50-320-PPVA-N3 Normzylinder Hublänge: 320 mm 1 St.

Bestell-Nr.:1944085

Lieferung Mo., 9. Nov.

Conrad Electronic

1366957

320 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 215.95^*

FESTO 1366958 DSBC-50-400-PPVA-N3 Normzylinder Hublänge: 400 mm 1 St.

Bestell-Nr.:1944086

Lieferung Mo., 9. Nov.

Conrad Electronic

1366958

400 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

FESTO 1366959 DSBC-50-500-PPVA-N3 Normzylinder Hublänge: 500 mm 1 St.

Bestell-Nr.:1944087

Lieferung Mo., 9. Nov.

Conrad Electronic

1366959

500 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 237.95^*

FESTO 1376301 DSBC-50-25-PPSA-N3 Normzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 25 mm 1 St.

Bestell-Nr.:2799898

Lieferung Di., 10. Nov.

Conrad Electronic

1376301

25 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2799918 FESTO 1383333 DSBC-80-25-PPVA-N3 Normzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 25 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2799918 FESTO 1383333 DSBC-80-25-PPVA-N3 Normzylinder Gehäusematerial: Aluminium Druckguss Hublänge: 25 mm 1 St.

Beschreibung

Normzylinder DSBC-80-25-PPVA-N3 mit beidseitig einstellbarer Endlagendämpfung. Hub=25 mm, Kolben-Durchmesser=80 mm, Kolbenstangengewinde=M20x1,5, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig
