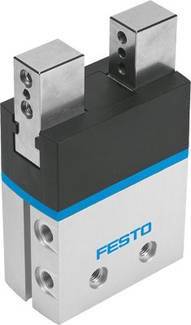

FESTO 1254054 DHPS-35-A-NC Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Parallelgreifer DHPS-35-A-NC

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 35
Eignung zur Produktion von Li-Ionen Batterien: Metalle mit mehr als 5% Massenanteil Kupfer sind ausgeschlossen von der Verwendung. Ausgen ommen sind Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Produktgewicht: 1345 G
Werkstoff Gehäuse: Aluminium-Knetlegierung, harteloxiert
Befestigungsart: wahlweise:
Betriebsdruck: 58
Symbol: 991895
Konstruktiver Aufbau: Hebel
Pneumatischer Anschluss: G1/8
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Führung: Gleitführung
Massenträgheitsmoment: 12.726 KGC
Max. Greifbacken-Winkelspiel ax, ay: 0.5 DEG
Max. Greifbackenspiel Sz: 0.02 MM
Wiederholgenauigkeit Greifer: 0.02 MM
Anzahl Greifbacken: 2
Antriebsart: pneumatisch
Greiferfunktion: Parallel
Greifkraftsicherung: beim Schließen
Max. Arbeitsfrequenz Greifer: 2 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 131 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 99 MS
Max. Kraft am Greifbacken Fz statisch: 450 N
Max. Moment am Greifbacken Mx statisch: 50 NM
Max. Moment am Greifbacken My statisch: 50 NM
Max. Moment am Greifbacken Mz statisch: 50 NM
Max. Masse pro externem Greiffinger: 450 G
Werkstoff Abdeckkappe: PA
Werkstoff Greifbacken: hochlegierter Stahl rostfrei
Hub pro Greifbacken: 12.5 MM
Max. Austauschgenauigkeit: 0.2 MM
Rotationssymmetrie: 0.2 MM
Nachschmierintervall Führungselemente: 10 YUE
