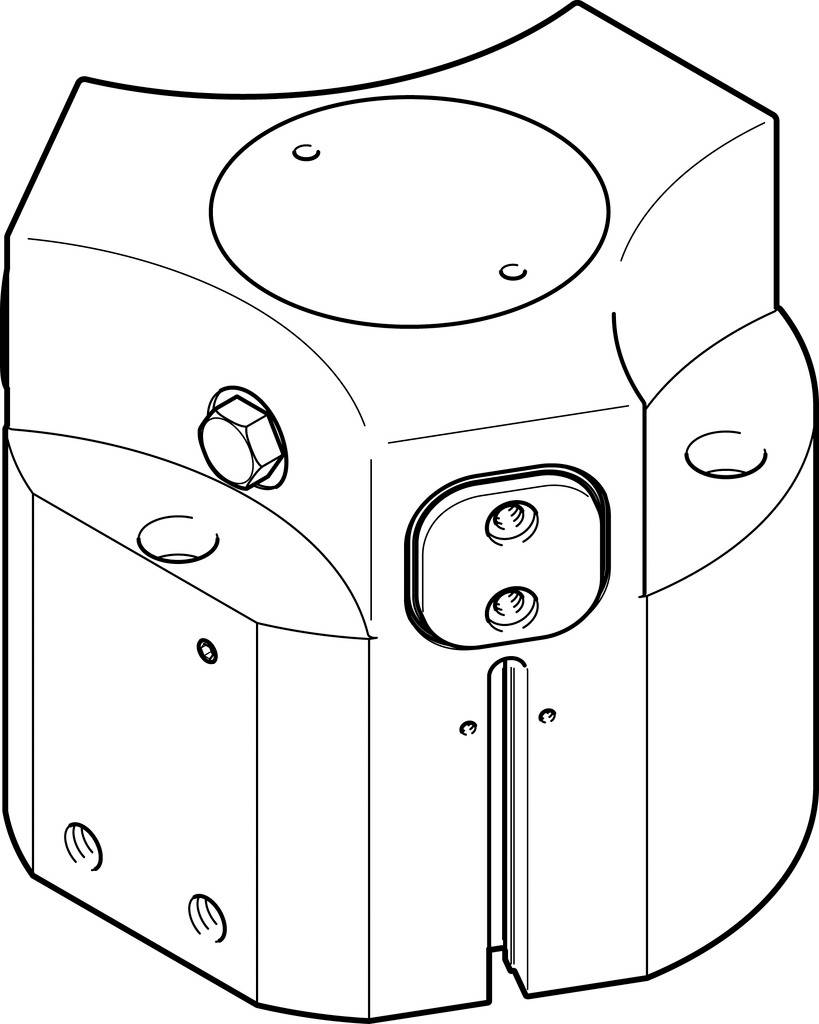

FESTO 1163051 HGDD-80-A-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 2'199.95 / Stück)
CHF 2'199.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dreipunktgreifer HGDD-80-A-G2
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
1163051
- Produkt-Art
Dreipunktgreifer
- Gehäusematerial
Aluminium-Knetlegierung
- Anschluss
G 1/8
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
+5 bis +60 °C
- Min. Betriebstemperatur
+5 °C
- Max. Betriebstemperatur
+60 °C
- Ausführung
HGDD-80-A-G2
- Herst.-Teilenr.
1163051
- Betriebsdruck (min.)
4 bar
- Genauigkeit (+/-)
0.2 mm
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1936951 FESTO 1163051 HGDD-80-A-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1936951 FESTO 1163051 HGDD-80-A-G2 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Dreipunktgreifer HGDD-80-A-G2Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformBaugröße: 80Produktgewicht: 4788 GWerkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiertBefestigungsart: wahlweise:Betriebsdruck: 4Symbol: 991895Konstruktiver Aufbau: Schiefe EbeneSchutzart: IP65Pneumatischer Anschluss: G1/8Funktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMassenträgheitsmoment: 109 KGCMax. Greifbacken-Winkelspiel ax, ay: 0.1 DEGMax. Greifbackenspiel Sz: 0.05 MMWiederholgenauigkeit Greifer: 0.05 MMAnzahl Greifbacken: 3Greiferfunktion: 3-PunktGreifkraftsicherung: beim SchließenMax. Arbeitsfrequenz Greifer: 4 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 159 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 107 MSMax. Kraft am Greifbacken Fz statisch: 3600 NMax. Moment am Greifbacken Mx statisch: 100 NMMax. Moment am Greifbacken My statisch: 65 NMMax. Moment am Greifbacken Mz statisch: 75 NMMax. Masse pro externem Greiffinger: 790 GWerkstoff Abdeckkappe: hochlegierter Stahl rostfreiWerkstoff Greifbacken: Stahl, gehärtetHub pro Greifbacken: 12 MMMax. Austauschgenauigkeit: 0.2 MMRotationssymmetrie: 0.2 MMBetriebsdruck Sperrluft: 0Nachschmierintervall Führungselemente: 5 YUEPneumatischer Anschluss Sperrluft: G1/8
