Name: Eaton Y7-170280 FRCMM-40/2/03-A FI-Schutzschalter 2phasig A 40 A 0.3 A
Brand: Eaton
SKU: 2622183
Availability: BackOrder

Ein weißer Schutzschalter mit Testknopf und Kippschalter. Aufschrift 'EATON'. Verwendung in elektrischen Sicherungskästen.

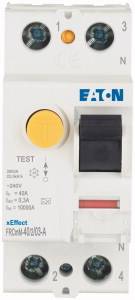

Ein Fehlerstromschutzschalter (RCD) von Eaton mit Testknopf und Kippschalter. Beschriftet mit technischen Spezifikationen.

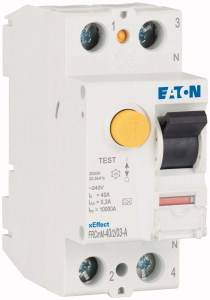

Ein Fehlerstrom-Schutzschalter der Marke Eaton, Modell PF6N-40/0,03-A, mit Testtaste und Schalter zur elektrischen Sicherheitsprüfung.

1/3

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.3 A

Nennstrom - gerundet

40 A

Nennstrom

40 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 119.95 / Stück)

CHF 119.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

FI-Schutzschalter (RCCB), 40A, 2p, 300mA, Typ A

Produkt-Art: FI-Schutzschalter

Auslöse-Charakteristik: A

Bemessungs-Differenzstrom: 0.3 A

Nennstrom: 40 A

Nennstrom - gerundet: 40 A

Ausführung: 2phasig

Ausführung: 1 polig + N

Inhalt: 1 St.

: DIN-Schiene

: 70.5 mm

: 40 A

: 240 V

: 440 V

: 2

: 0.3 A

: A

: FALSE

: 10 kA

: 0.25 kA

: 2

: 2

: FALSE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Auslöse-Charakteristik

Bemessungs-Differenzstrom

Nennstrom - gerundet

Produkt-Art

Eaton Y7-170280 FRCMM-40/2/03-A FI-Schutzschalter 2phasig A 40 A 0.3 A

Bestell-Nr.:2622183

Bald verfügbar

Conrad Electronic

Dieser Artikel

0.3 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Eaton Y7-167102 FRCMM-40/4/003-A-NA FI-Schutzschalter 3phasig A 40 A 0.03 A

Bestell-Nr.:2622186

Bald verfügbar

Conrad Electronic

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 227.95^*

Eaton Y7-167103 FRCMM-63/4/003-A-NA FI-Schutzschalter 3phasig A 63 A 0.03 A

Bestell-Nr.:2622199

Bald verfügbar

Conrad Electronic

0.03 A

63 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 241.95^*

Eaton Y7-167105 FRCMM-40/4/03-A-NA FI-Schutzschalter 3phasig A 40 A 0.3 A

Bestell-Nr.:2622191

Bald verfügbar

Conrad Electronic

0.3 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 25 A 0.03 A

Bestell-Nr.:2622176

Bald verfügbar

Conrad Electronic

G/A

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Eaton Y7-167108 FRCMM-40/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 40 A 0.03 A

Bestell-Nr.:2622188

Bald verfügbar

Conrad Electronic

G/A

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Eaton Y7-167109 FRCMM-63/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 63 A 0.03 A

Bestell-Nr.:2622200

Bald verfügbar

Conrad Electronic

G/A

0.03 A

63 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Eaton Y7-167113 FRCMM-25/2/003-A-NA FI-Schutzschalter 2phasig A 25 A 0.03 A

Bestell-Nr.:2622168

Bald verfügbar

Conrad Electronic

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

Eaton Y7-167114 FRCMM-40/2/003-A-NA FI-Schutzschalter 2phasig A 40 A 0.03 A

Bestell-Nr.:2622180

Bald verfügbar

Conrad Electronic

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Eaton Y7-167119 FRCMM-25/2/003-G/A-NA FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Bestell-Nr.:2622171

Bald verfügbar

Conrad Electronic

G/A

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 187.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2622183 Eaton Y7-170280 FRCMM-40/2/03-A FI-Schutzschalter 2phasig A 40 A 0.3 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2622183 Eaton Y7-170280 FRCMM-40/2/03-A FI-Schutzschalter 2phasig A 40 A 0.3 A

Information

Information 2622183 Eaton Y7-170280 FRCMM-40/2/03-A FI-Schutzschalter 2phasig A 40 A 0.3 A

Beschreibung

Design
Spannungsunabhängiger Fehlerstromschutzschalter für industrielle und kommerzielle Anwendungen mit hohem Nennstrom
Doppel-Komfortklemme (Lift/Maul), beidseitig
Kontaktstellungsanzeige rot-grün
Die Funktion des Schalters ist lageunabhängig

Anwendungshinweise
Der Fehlerstromschutzschalter und dessen Auslösung ist netzspannungsunabhängig (VI) und ermöglicht einen Einsatz in allen Zutrittsbereichen. Der Fehlerstromschutzschalter ist geeignet um Fehlerschutz, Zusatzschutz und/ oder Brandschutz bereitzustellen. Es gelten die Anforderung der entsprechenden Errichtungsvorschrift (e.g.: IEC/EN 60364)

Prüftaste
Die Testtaste “T” ist alle 6 Monate zu betätigen. Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Unter speziellen Bedingungen (z.B. Feuchte und/oder staubige Umgebung, Umgebungen mit verschmutzenden und/oder korrodierenden Bedingungen, Umgebungen mit hohen Temperaturschwankungen, Installationen mit Risiken von Überspannungen durch Schalten von Geräten und/oder atmosphärischer Entladungen, mobile Stromversorgungseinrichtungen), ist es empfohlen monatlich zu testen. Es gelten die Vorgaben der Errichtungsvorschrift in Bezug auf spezielle Anwendungen und Umgebungen. Wenn das Schaltgerät zeitgleich eine rote sowie gelbe LED zeigt, muss die
Testtaste gedrückt werden und die Schritte in der Montageanweisung befolgt werden.

Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße
Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.
