Name: Eaton Y7-167693 FRCMM-25/2/003-G/A-NA-110 FI-Schutzschalter 2phasig G/A 25 A 0.03 A
Brand: Eaton
SKU: 2622172
Availability: BackOrder

Ein einpoliger FI-Schutzschalter von EATON mit gelbem 'Test'-Knopf und Aufschrift 'Cu only', geeignet für 25A und 230V.

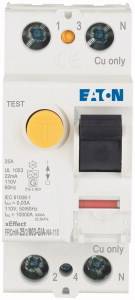

'Ein FI-Schutzschalter der Marke Eaton, mit gelbem Testknopf und Stromstoß-Schalter. Beschriftungen für elektrische Spezifikationen sichtbar.'

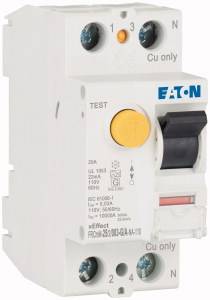

Ein Residualstromschutzschalter (RCD) von Eaton mit gelber Testtaste und schwarzem Hebel. Beschriftungen zeigen technische Spezifikationen.

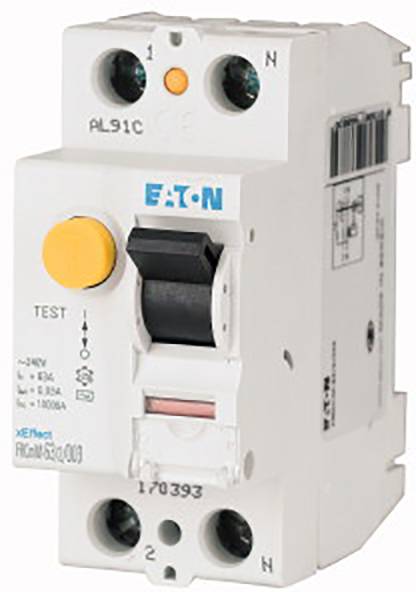

Ein Fehlerstromschutzschalter von Eaton mit einem gelben Testknopf und technischem Etikett zur elektrischen Sicherheit.

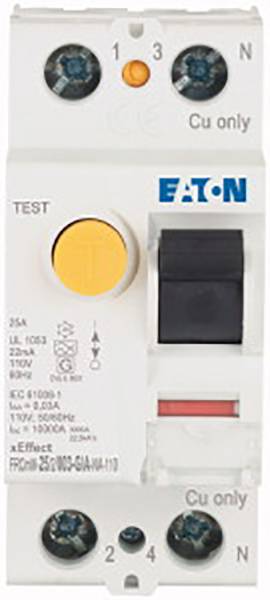

Ein elektrischer Schutzschalter mit Testknopf oben und schwarzem Schalter vorne. Markenlogo 'Eaton' ist prominent sichtbar.

1/5

Abbildung ähnlich

Produkt-Art

FI-Schutzschalter

Polzahl

Auslöse-Charakteristik

G/A

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

25 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 225.95 / Stück)

CHF 225.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

FI-Schalter, 25A, 2p, 30mA, Typ G/A

2, 110 V, 25 A, 0,03 A, 440 V, 4 kV, DIN-Schiene, A, Selektiver-Typ: nein, Kurzzeitverzögerter Typ: ja, 10 kA, 3 kA, AC, Mit Verriegelungsvorrichtung: ja, 50/60 Hz, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, 70,5 mm, -25..40 °C, 1,5..16 mm², 1,5..35 mm², 7035, Explosionsgeschützt: nein

Technische Daten

Polzahl: 2Bemessungsspannung: 110 VBemessungsstrom: 25 ABemessungsfehlerstrom: 0,03 ABemessungsisolationsspannung Ui: 440 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVMontageart: DIN-SchieneFehlerstrom-Typ: ASelektiver-Typ: neinKurzzeitverzögerter Typ: jaKurzschlussfestigkeit (Icw): 10 kAStoßstromfestigkeit: 3 kASpannungsart: ACMit Verriegelungsvorrichtung: jaFrequenz: 50/60 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 2Einbautiefe: 70,5 mmUmgebungstemperatur während des Betriebs: -25..40 °CVerschmutzungsgrad: 2Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..16 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1,5..35 mm²RAL-Nummer (ähnlich): 7035Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 86 × 37 × 75Bruttogewicht: 0,244 kg, Nettogewicht: 0,22 kgECLASS 7: Fehlerstrom-Schutzschalter (27142201)

Produkt-Art: FI-Schutzschalter

Polzahl: 2

Auslöse-Charakteristik: G/A

Bemessungs-Differenzstrom: 0.03 A

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: 2phasig

Ausführung: 1 polig + N

Inhalt: 1 St.

: DIN-Schiene

: 70.5 mm

: 25 A

: 110 V

: 440 V

: 2

: 0.03 A

: A

: FALSE

: 10 kA

: 3 kA

: 2

: 2

: TRUE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Auslöse-Charakteristik

Bemessungs-Differenzstrom

Nennstrom - gerundet

Produkt-Art

Eaton Y7-167693 FRCMM-25/2/003-G/A-NA-110 FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Bestell-Nr.:2622172

Bald verfügbar

Conrad Electronic

Dieser Artikel

G/A

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

Eaton Y7-167102 FRCMM-40/4/003-A-NA FI-Schutzschalter 3phasig A 40 A 0.03 A

Bestell-Nr.:2622186

Bald verfügbar

Conrad Electronic

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 227.95^*

Eaton Y7-167103 FRCMM-63/4/003-A-NA FI-Schutzschalter 3phasig A 63 A 0.03 A

Bestell-Nr.:2622199

Bald verfügbar

Conrad Electronic

0.03 A

63 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 241.95^*

Eaton Y7-167105 FRCMM-40/4/03-A-NA FI-Schutzschalter 3phasig A 40 A 0.3 A

Bestell-Nr.:2622191

Bald verfügbar

Conrad Electronic

0.3 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 25 A 0.03 A

Bestell-Nr.:2622176

Bald verfügbar

Conrad Electronic

G/A

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Eaton Y7-167108 FRCMM-40/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 40 A 0.03 A

Bestell-Nr.:2622188

Bald verfügbar

Conrad Electronic

G/A

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Eaton Y7-167109 FRCMM-63/4/003-G/A-NA FI-Schutzschalter 3phasig G/A 63 A 0.03 A

Bestell-Nr.:2622200

Bald verfügbar

Conrad Electronic

G/A

0.03 A

63 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Eaton Y7-167113 FRCMM-25/2/003-A-NA FI-Schutzschalter 2phasig A 25 A 0.03 A

Bestell-Nr.:2622168

Bald verfügbar

Conrad Electronic

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

Eaton Y7-167114 FRCMM-40/2/003-A-NA FI-Schutzschalter 2phasig A 40 A 0.03 A

Bestell-Nr.:2622180

Bald verfügbar

Conrad Electronic

0.03 A

40 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Eaton Y7-167119 FRCMM-25/2/003-G/A-NA FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Bestell-Nr.:2622171

Bald verfügbar

Conrad Electronic

G/A

0.03 A

25 A

FI-Schutzschalter

Stück

Min.: 1

Vielfache: 1

CHF 187.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2622172 Eaton Y7-167693 FRCMM-25/2/003-G/A-NA-110 FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2622172 Eaton Y7-167693 FRCMM-25/2/003-G/A-NA-110 FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Information

Information 2622172 Eaton Y7-167693 FRCMM-25/2/003-G/A-NA-110 FI-Schutzschalter 2phasig G/A 25 A 0.03 A

Beschreibung

Design
Spannungsunabhängiger Fehlerstromschutzschalter für industrielle und kommerzielle Anwendungen mit hohem Nennstrom
Doppel-Komfortklemme (Lift/Maul), beidseitig
Kontaktstellungsanzeige rot-grün
Die Funktion des Schalters ist lageunabhängig

Anwendungshinweise
Der Fehlerstromschutzschalter und dessen Auslösung ist netzspannungsunabhängig (VI) und ermöglicht einen Einsatz in allen Zutrittsbereichen. Der Fehlerstromschutzschalter ist geeignet um Fehlerschutz, Zusatzschutz und/ oder Brandschutz bereitzustellen. Es gelten die Anforderung der entsprechenden Errichtungsvorschrift (e.g.: IEC/EN 60364)

Prüftaste
Die Testtaste “T” ist alle 6 Monate zu betätigen. Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Unter speziellen Bedingungen (z.B. Feuchte und/oder staubige Umgebung, Umgebungen mit verschmutzenden und/oder korrodierenden Bedingungen, Umgebungen mit hohen Temperaturschwankungen, Installationen mit Risiken von Überspannungen durch Schalten von Geräten und/oder atmosphärischer Entladungen, mobile Stromversorgungseinrichtungen), ist es empfohlen monatlich zu testen. Es gelten die Vorgaben der Errichtungsvorschrift in Bezug auf spezielle Anwendungen und Umgebungen. Wenn das Schaltgerät zeitgleich eine rote sowie gelbe LED zeigt, muss die
Testtaste gedrückt werden und die Schritte in der Montageanweisung befolgt werden.

Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße
Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.
