Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Messumformer Anzahl Relais-Ausgänge: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

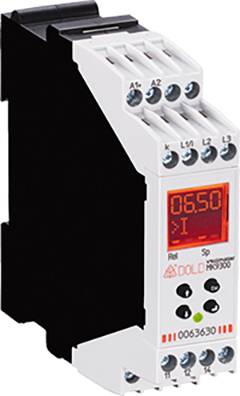

Ein digitales Zeitrelais mit roter LED-Anzeige zeigt '06,50'. Es hat mehrere Anschlussklemmen oben und Steuerknöpfe unten.

Abbildung ähnlich

Produkt-Art

Messumformer

Anzahl Relais-Ausgänge

Betriebsspannung

24 V/DC

Typ

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Mess-Eingänge

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 345.95 / Stück)

CHF 345.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dold&Söhne Dold&Söhne Messrelais 022 3AC24-400V AC12A MK9300N.11/#0063630

Lastüberwachungsgerät,Lastüberwachungsrelais,Strom-Überwachungsrelais,Strommessrelais,Stromrelais,Stromwächter,Stromüberwachungsgerät,Stromüberwachungsrelais,Überwachungsrelais

Technische Daten

Nennfrequenz: 50 / 60 Hz
Frequenzbereich: 45 ... 400 Hz
Stromaufnahme: 50 mA
Spannungs-Messeingang L1/L2/L3
Nennspannung: 3 AC 400 V
Messbereich UM: 3 AC 24 ... 400 V
Nennfrequenz: 50 / 60 Hz
Frequenzbereich: 1 ... 400 Hz
Strom-Messeingang i / k
Nennstrom: AC 12 A
Messbereich: AC 100 mA ... 12 A
Überlastbarkeit
Dauernd: 16 A
Kurzzeitig < 10 s: Max. 25 A
Überlast im Strombereich wird durch
schnelles Blinken der LED angezeigt.
Nennfrequenz: 50 / 60 Hz
Frequenzbereich: 45 ... 400 Hz
Einstellbereiche (Absolut, über Taster und LCD-Anzeige)
Messgenauigkeit bei Nennfrequenz (in % des Einstellwertes): ± 4 %
Hysterese (in % des Einstellwertes): 0,2 ... 50 % vom Ansprechwert
Reaktionszeit: < 350 ms (f > 10 Hz)
einstellbare Ansprechverzögerung tv : 0 ... 10 s (in 0,1 s Schritten)
Einstellbare Anlaufverzögerung ta : 0,2 ... 10 s (in 0,1 s Schritten)
Ausgangskreis (Rel1: 11/12/14; Rel2: 21/22/24)
Kontaktbestückung: 1 Wechsler
Thermischer Strom I th: 2 x 4 A
Schaltvermögen Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60947-5-1
Öffner: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer Nach AC 15 bei 3 A, AC 230 V: 2 x 105 Schaltspiele IEC/EN 60947-5-1
Zulässige Schalthäufigkeit: 1800 / h
Kurzschlussfestigkeit max. Schmelzsicherung: 4 A gG / gL IE
Mechanische Lebensdauer: 30 x 106 Schaltspiele

Typ: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Produkt-Art: Messumformer

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Betriebsspannung: 24 V/DC

Abm.: (B x H) 22.5 mm x 90 mm

Einbau-Tiefe: 99 mm

Gewicht: 140 g

Breite: 22.5 mm

Höhe: 90 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Messumformer Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Messumformer Anzahl Relais-Ausgänge: 2

Beschreibung

Die universellen Messrelais MK 9300N / MH 9300 der VARIMETER PRO Serie überwachen gleichzeitig bis zu 9 verschiedene Parameter, wie Über-, Unter-, Fensterspannung, Spannungsasymmetrie, Über- / Unterstrom, cos phi, Wirk-, Schein- und Blindleistung, Frequenz und Phasenfolge. Die Messung in Dreiphasen- und Einphasennetzen ist ganz einfach und ohne großen Verdrahtungsaufwand möglich. Dank der Menüstruktur sind die multifunktionalen Messrelais einfach und intuitiv zu bedienen. Das frühzeitige Erkennen von drohenden Ausfällen und die präventive Wartung verhindern kostspielige Schäden und als Anwender profitieren Sie von der Betriebssicherheit und der hohen Verfügbarkeit Ihrer Anlage.

· Multifunktionales Messrelais nach EN 60255-1
· Spannungsüberwachung (1- und 3-phasig)
· Stromüberwachung
· Frequenzüberwachung
· Phasenwinkel cos phi
· Phasenfolge, Phasenausfall, Asymmetrie
· Wirk-, Blind- und Scheinleistung
· Einschaltverzögerung, Ansprechverzögerung
· Einstellbare Hysterese 0,2 ... 50 % vom Ansprechwert
· Fehlerspeicher
· LCD-Anzeige für die aktuellen Messwerte
· Relaisausgang
· 1 Wechsler
· Relaisfunktion Arbeits- / Ruhestrom umschaltbar
