Name: Dold LG5929.60/61 AC/DC24V 0064092 Erweiterungsmodul Anzahl Relais-Ausgänge: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

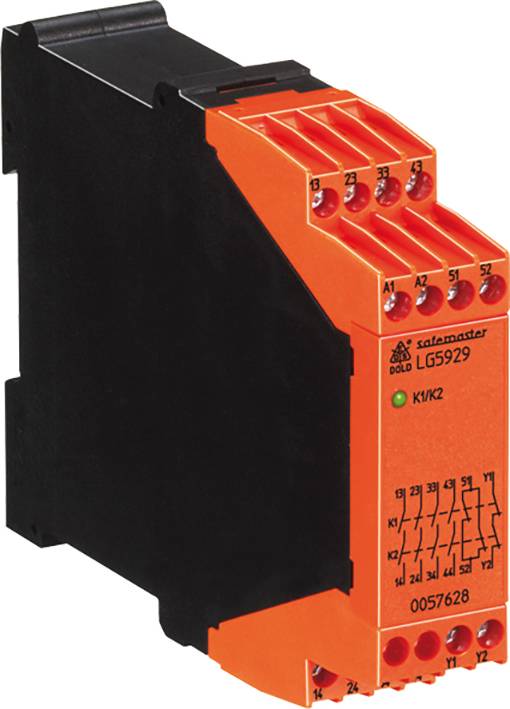

Ein orange-schwarzes elektronisches Gerät mit Anschlüssen und LED-Anzeigen. Aufdruck: 'LG5929' und Schaltplan-Symbol.

Abbildung ähnlich

Produkt-Art

Erweiterungsmodul

Anzahl Relais-Ausgänge

Betriebsspannung

24 V/AC

24 V/DC

Typ

LG5929.60/61 AC/DC24V

Ausgänge

5 Schließer. 1 Öffner für Rückführkreis

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 211.95 / Stück)

CHF 211.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dold&Söhne Dold&Söhne Erweiterungsmodul AC/DC24V LG5929.60/61

Sichere Kontakterweiterung

Technische Daten

Kontaktbestückung: : 5 Schließer, 1 Öffner für Rückführkreis
Ansprechzeit: Max. 20 ms
Rückfallzeit: Max. 35 ms
Kontaktart: Relais, zwangsgeführt
Ausgangsnennspannung: AC 250 V
Thermischer Strom Ith: Max. 8 A siehe Summenstromgrenzkurve
Schaltvermögen nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 2 A / AC 230 V IEC/EN 60947-5-1
nach DC 13 Schließer: 2 A / DC 24 V IEC/EN 60947-5-1
Öffner: 2 A / DC 24 V IEC/EN 60947-5-1
in Anlehnung an DC 13 Schließer: 4 A / 24 V bei 0,1 Hz IEC/EN 60947-5-1
Öffner: 4 A / 24 V bei 0,1 Hz IEC/EN 60947-5-1
Elektrische Lebensdauer nach AC 15 bei 2 A, AC 230 V: 105 Schaltspiele IEC/EN 60947-5-1
Zulässige Schalthäufigkeit: 1200 Schaltspiele / h
Kurzschlussfestigkeit max. Schmelzsicherung: 10 A gG / gL IEC/EN 60947-5-1
max. Sicherungsautomat: B 6 A
Mechanische Lebensdauer: 20 x 106 Schaltspiele
Temperaturbereich Betrieb: - 25 ... + 55 °C
Lagerung : - 25 ... + 85 °C

Typ: LG5929.60/61 AC/DC24V

Produkt-Art: Erweiterungsmodul

Anzahl Relais-Ausgänge: 6

Ausgänge: 5 Schließer. 1 Öffner für Rückführkreis

Betriebsspannung: 24 V/AC
24 V/DC

Abm.: (B x H) 22.5 mm x 90 mm

Einbau-Tiefe: 121 mm

Gewicht: 205 g

Breite: 22.5 mm

Höhe: 90 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Erweiterungsmodul Anzahl Relais-Ausgänge: 6

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Erweiterungsmodul Anzahl Relais-Ausgänge: 6

Beschreibung

Werden mehr Sicherheitskreise benötigt als ein Sicherheitsmodul bereitstellt, wird das Erweiterungsmodul LG 5929 eingesetzt. Es dient der sicheren und zuverlässigen Kontaktvervielfältigung und Kontaktverstärkung von Sicherheitsmodulen mit Überwachung des Rückführkreises. Das Erweiterungsmodul besitzt zwangsgeführte Kontakte und ist mit unterschiedlichen Kontaktkombinationen lieferbar.

· Entspricht in Verbindung mit einem geeigneten Schaltgerät
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508
· Nach EN 50156-1 für Feuerungsanlagen
· Ansteuerung auch mit sicherheitsgerichteten Halbleiterausgängen (BWS, Not-Aus usw.) möglich
· Redundante und zwangsgeführte Kontakte
· Ausgang: max. 5 Schließer oder 4 Schließer / 1 Öffner, 1 Öffner für Rückführkreis
· Für 1- oder 2-kanalige Beschaltungen
· Betriebszustandsanzeige
· Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen, oder 2 x 2,5 mm2 massiv
· 22,5 mm Baubreite
