Name: Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1
Brand: Dold
SKU: 2359286
Availability: BackOrder

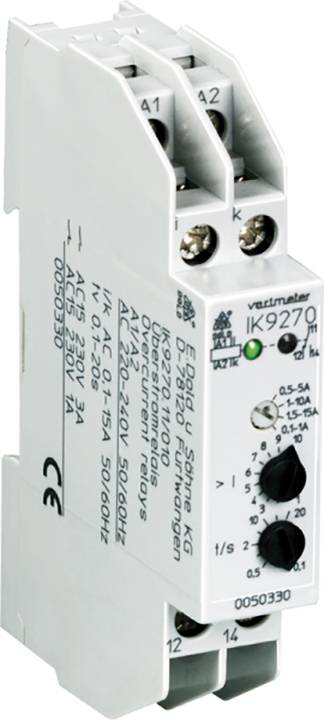

Stromüberwachungsrelais mit Einstellknöpfen zur Regelung des Betriebs; geeignet für Wechselstrom 230 V, bei 50/60 Hz.

Abbildung ähnlich

Produkt-Art

Stromüberwachungsrelais

Anzahl Relais-Ausgänge

Betriebsspannung

230 V

400 V

Typ

IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Mess-Eingänge

1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 229.95 / Stück)

CHF 229.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Messkreise: 1-phasig
Messbereiche (Nennfrequenz 50 ... 400 Hz):
0,1 ... 15 A
4 Teilbereiche über Drehschalter
einstellbar: 0,1 ... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A Max. Dauerstrom: 20 A bei 50 °C 15 A bei 60 °C
Einstellung des Ansprechwertes: Stufenlos im Messbereich
Rückfallverhältnis (Hysterese): Ca. 4 % des Einstellwertes, fest eingestellt
Wiederholgenauigkeit: ≤ ± 1 %
Zeitverzögerung tv: 0,1 ... 20 s einstellbar
Hilfsspannung UH: AC/DC 24 V, AC 220 ... 240 V
Spannungsbereich:
Bei AC: 0,8 ... 1,1 UH
Bei DC: 0,8 ... 1,25 UH
Nennverbrauch bei AC 230 V 3,2 VA
bei DC 24 V 0,8 W
Nennfrequenz: 50 / 60 Hz
Frequenzbereich: ± 5 %
Kontaktbestückung: 1 Wechsler
Thermischer Strom Ith: 5 A
Schaltvermögen Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Elektrische Lebensdauer Nach AC 15 bei 1 A, AC 230 V Schließer:3 x 105 Schaltspiele IEC/EN 60947-5-1
Kurzschlussfestigkeit max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
Mechanische Lebensdauer: > 50 x 106 Schaltspiele
Temperaturbereich Betrieb: - 20 ... + 60 °C
Lagerung: - 25 ... + 60 °C
Leiteranschluss: Schraubklemmen

Typ: IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Produkt-Art: Stromüberwachungsrelais

Anzahl Relais-Ausgänge: 1

Mess-Eingänge: 1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Ausgänge: 1 Wechsler

Betriebsspannung: 230 V
400 V

Abm.: (B x H) 17.5 mm x 90 mm

Einbau-Tiefe: 61 mm

Gewicht: 70 g

Breite: 17.5 mm

Höhe: 90 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:2359286

Lieferung Di., 22. Dez.

Conrad Electronic

Dieser Artikel

230 V

Stromüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Bestell-Nr.:2359240

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 303.95^*

Dold BA9043/001 3AC50-400Hz 400V 0039884 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Bestell-Nr.:2359241

Lieferung Di., 22. Dez.

Conrad Electronic

400 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 307.95^*

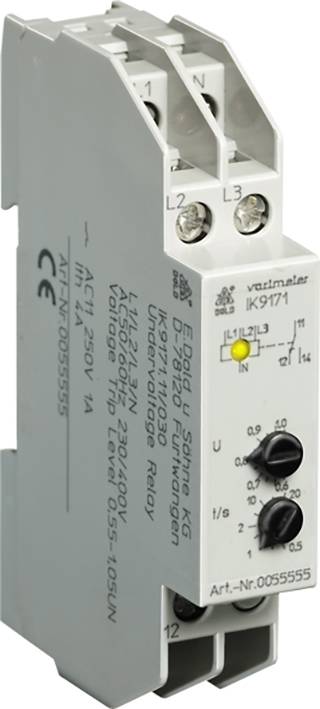

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:2359193

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

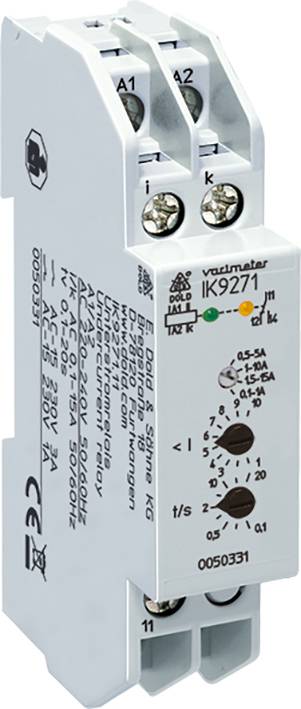

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Bestell-Nr.:2359267

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Stromüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Bestell-Nr.:2359243

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 309.95^*

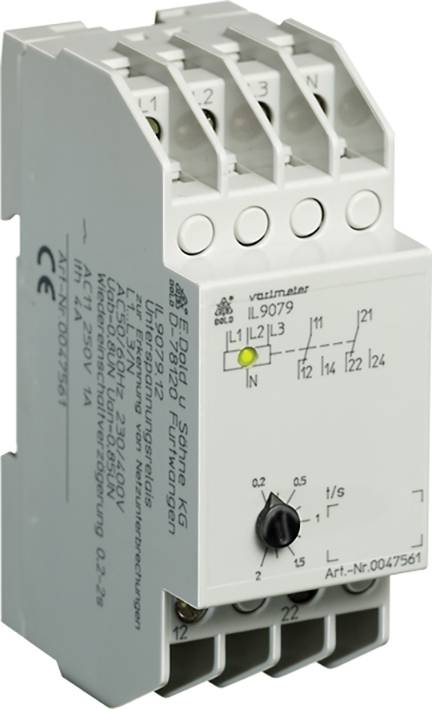

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Bestell-Nr.:2359248

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 257.95^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2 Anzahl analoge Eingänge: 3

Bestell-Nr.:2359210

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

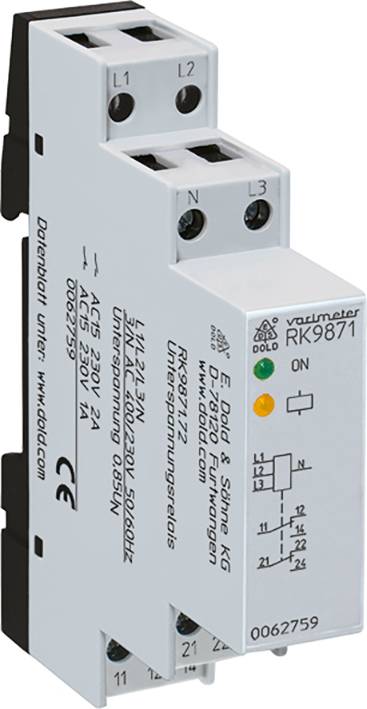

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Bestell-Nr.:2359209

Lieferung Di., 22. Dez.

Conrad Electronic

230 V

Spannungsüberwachungsrelais

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Beschreibung

Überstromüberwachung in Dreh- und Wechselstromnetzen.

· Nach IEC/EN 60 255-1
· 1-phasig
· Messbereiche von AC 0,1 ... 100 A
· Ansprechwert einstellbar
· Hysterese fest eingestellt
· Einstellbare Schaltverzögerung
· Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· Wahlweise Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
· LED-Anzeigen
· Mit Hilfsspannung
· Hilfskreis - Messkreis galvanisch getrennt
· 61 mm Bautiefe und unten liegenden Anschlussklemmen für Installations- und Industrieverteiler nach DIN 43 880
· 17,5 mm Baubreite
