Name: Dold IK8701.11 AC50Hz 230V Koppelmodul Nennspannung: 230 V/AC Schaltstrom (max.): 16 A 1 Wechsler 1 St.
Brand: Dold
SKU: 2359217
Availability: BackOrder

Ein elektrisches Relais mit technischer Beschriftung 'AC 230V 50Hz'. Zeigt verschiedene Anschlussklemmen und ein Schaltbild.

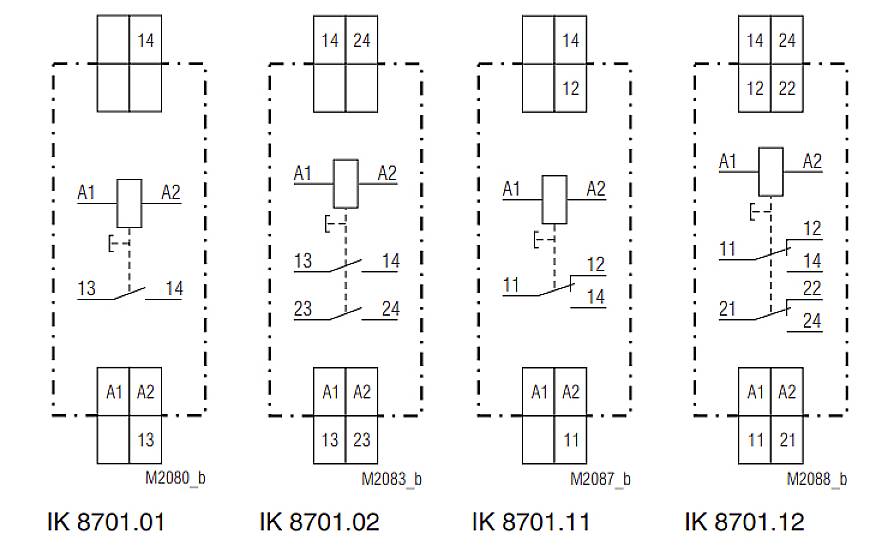

Diagramm mit vier Schaltplänen, beschriftet als IK 8701.01, IK 8701.02, IK 8701.11 und IK 8701.12. Zeigt verschiedene elektrische Schaltungen mit Kontakten und Spulen.

1/2

Abbildung ähnlich

Produkt-Art

Koppelmodul

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

230 V/AC

Schaltstrom (max.)

16 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 55.95 / Stück)

CHF 55.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dold&Söhne Dold&Söhne Schaltrelais IK8701.11 AC230V

Zum Schalten von Lampenlasten
Eingangskoppelrelais, z.B. zur Ansteuerung von SPS
Ausgangskoppelrelais, z.B. für SPS-gesteuerte Lasten
Nach EN 60947-5-1
Taste für Handbetätigung der Kontakte
Schaltstellungsanzeige
Hoher thermischer Strom Ith
17,5 bzw. 35 oder 52,5 mm Baubreite

Technische Daten

Mechanische Lebendauer > 1.000.000 Schaltspiele
Elektrische Lebensdauer bei ohmscher Last AC 230 V
6 A 150 x 10000 Schaltspiele
10 A 75 x 10000 Schaltspiele
16 A 12 x 10000 Schaltspiele
Glühlampenlast: 1200 W
Leiteranschluss: 2 x 2,5 mm² massiv oder 2 x 1,5 mm² Litze mit Hülse oder 2 x 1 mm² Litze mit Hülse
Leiterbefestigung: Flachklemmen mit selbstabhebender
Anzugsdrehmoment: 0,8 Nm
Schnellbefestigung: Hutschiene

Produkt-Art: Koppelmodul

Typ: IK8701.11 AC50Hz 230V

Anschluss: Schraubklemme

Herstellerfarbe: Weiß

Ansprechzeit: 30 ms

Abfallzeit: 30 ms

Kontaktart: 1 Wechsler

Nennspannung: 230 V/AC

Schaltspannung (max.): 230 V/AC

Schaltstrom (max.): 16 A

Max. Schaltleistung: 1200 W

Elektrische Lebensdauer: 12 x 10000 Schaltspiele

Mechanische Lebensdauer: > 1.000.000 Schaltspiele

Besonderheiten: mit Prüftaste

Max. Temperatur: +45 °C

Min. Temperatur: -20 °C

Länge: 89 mm

Breite: 17.5 mm

Höhe: 58 mm

Abm.: (L x B x H) 89 x 17.5 x 58 mm

Inhalt: 1 St.

Gewicht: 100 g

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359217 Dold IK8701.11 AC50Hz 230V Koppelmodul Nennspannung: 230 V/AC Schaltstrom (max.): 16 A 1 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359217 Dold IK8701.11 AC50Hz 230V Koppelmodul Nennspannung: 230 V/AC Schaltstrom (max.): 16 A 1 Wechsler 1 St.

Beschreibung

Mit einem Klappanker werden über einen Stößel die Kontakte betätigt. Nach dem Abfall der Erregerspannung bringt eine Feder den Anker, der mit dem Stößel verbunden ist, wieder in die Ruhestellung. Die Kontakte können auch über eine Taste auf der Frontseite von Hand betätigt werden. Diese Taste dient auch gleichzeitig zur Schaltstellungsanzeige. Bei gedrückter Taste sind die Kontakte geschlossen. Im entstromten Zustand schließt die rote Taste mit der Vorderkante bündig ab.
