Name: Dold BD9080.12 3AC400V UH=AC230V 0045382 Phasenwächter Anzahl Relais-Ausgänge: 2
Brand: Dold
SKU: 2359265
Availability: BackOrder

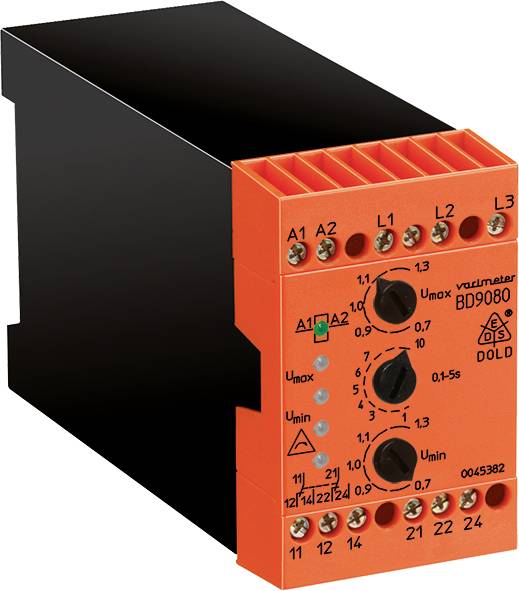

Ein rotes Voltmeter von DOLD mit mehreren Schraubanschlüssen und Einstellknöpfen, Modell BD9080, zur elektrischen Spannungskontrolle.

Abbildung ähnlich

Produkt-Art

Phasenwächter

Anzahl Relais-Ausgänge

Betriebsspannung

230 V/AC

Typ

BD9080.12 3AC400V UH=AC230V

Mess-Eingänge

Unter-/Überspannung. Phasenfolge. Asymmetrie. Netzausfall

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 441.95 / Stück)

CHF 441.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dold&Söhne Dold&Söhne Phasenwächter 3AC400V UH AC230V BD9080.12 #0045382

Schraubanschluss, Mit abnehmbaren Klemmen: nein, AC, 230 V, Funktion Phasenfolgeüberwachung: ja, Funktion Phasenausfallerkennung: ja, Funktion Unterspannungserkennung: ja, Funktion Überspannungserkennung: ja, Funktion Asymmetrieerkennung: ja, 0..600 V, 2, 45 mm, 74 mm, 133 mm

Technische Daten

Kontaktbestückung: 2 Wechsler
Ansprech-/Rückfallzeit: ca. 900 / 150 ms
Ansprechverzögerung tv: 0,1 ... 5 s
Thermischer Strom Ith: 6 A (siehe Dauerstromgrenzkurve)
Schaltvermögen Nach AC 15 Schließer: 2 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60947-5-1
Öffner: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer: Nach AC 15 bei 1 A, AC 230 V: Schließer: 2,5 x 105 Schaltspiele
Mechanische Lebensdauer: ≥ 50 x 106 Schaltspiele
Temperaturbereich Betrieb: - 20 ... + 60°C
Gehäuse: Thermoplast mit V0-Verhalten nach UL Subjekt 94

Typ: BD9080.12 3AC400V UH=AC230V

Produkt-Art: Phasenwächter

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Unter-/Überspannung. Phasenfolge. Asymmetrie. Netzausfall

Ausgänge: 2 Wechsler

Betriebsspannung: 230 V/AC

Abm.: (L x B x H) 133 x 45 x 74 mm

Einbau-Tiefe: 133

Gewicht: 325 g

Breite: 45 mm

Höhe: 74 mm

Länge: 133 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359265 Dold BD9080.12 3AC400V UH=AC230V 0045382 Phasenwächter Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359265 Dold BD9080.12 3AC400V UH=AC230V 0045382 Phasenwächter Anzahl Relais-Ausgänge: 2

Beschreibung

Überwachung von dreiphasigen Netzen auf Unter-/Überspannung, Phasenfolge, Asymmetrie, Netzausfall.

· Nach IEC/EN 60255-1
· Erkennung von Unter-/Überspannungen, Asymmetrie, Phasenausfall, Phasenfolge
· Rückfallverzögerung einstellbar von 0,1 ... 5 s
· Je eine LED-Anzeige für Hilfsspannung A1/A2, Überspannung Umax.Unterspannung Umin., Asymmetrie / Phasenfolge / Netzausfall, Kontaktstellung
· Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· 2 Wechsler
· Wahlweise Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
· 45 mm Baubreite
