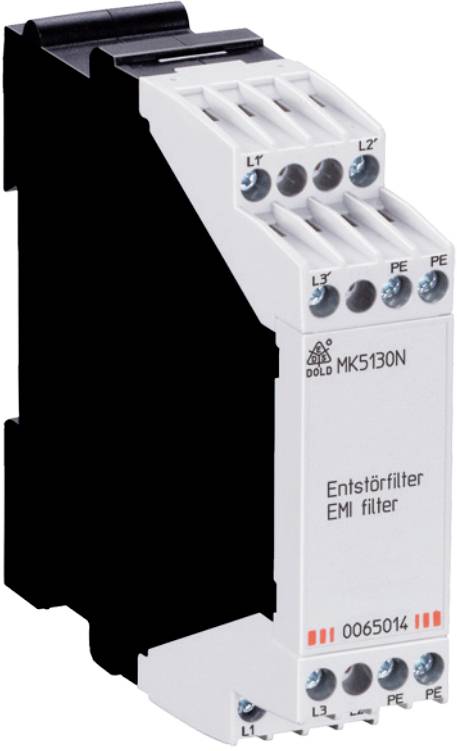

Dold 0065014 MK5130N Entstörfilter (L x B x H) 97 x 22.5 x 90 mm 1 St. Piece

Die zunehmend in Installationen eingesetzten Umrichter erzeugen an ihrem Ausgang steile Schaltflanken, die erhebliche EMV-Störungen und hochfrequente Ausgleichsströme an daran angeschlossenen Schaltungskomponenten hervorrufen. Die mit dem Umrichter verbundenen Geräte können gestört oder eventuell zerstört werden. Die HF-Störungen können an andere Anlagenteile, z.B. über die DC 24V - Versorgung, weitergeleitet werden. Dies ist z. B. bei Messrelais der Fall, deren Messeingang an den Umrichter angeschlossen ist. Die Hilfsspannung des Messrelais ist galvanisch vom Messeingang getrennt, jedoch über eine nicht zu vermeidende Koppelkapazität im internen Netzteil HF-seitig mit dem Messeingang verbunden. Bei entsprechenden Frequenzen können Ausgleichsströme vom Umrichter zur Hilfsspannungsebene bis zu mehreren Ampere fließen. Generell können alle an den Umrichter angeschlossenen Überwachungsgeräte mit separater Hilfsspannung oder mit weiteren Ein- oder Ausgängen gestört werden. Es ist auch möglich, dass die vom Umrichter produzierten Störungen an andere Anlagenteile weitergeleitet werden. Die Entstörfilter MK 5130N / LG 5130 haben in den Filterpfaden für die 3 Phasen (Eingänge L1 / L2 / L3, Ausgänge L1’ / L2’ / L3’) jeweils 4 in Reihe geschaltete Drosseln, um eine breitbandige Entstörung bis zu hohen Frequenzen sicherzustellen. Wird der PE zusätzlich angeschlossen, ist ein Y-Entstörkondensator gegen PE wirksam, und die Entstörung wird nochmals verbessert („T-Filter“). Durch Zwischenschalten des MK 5130N / LG 5130 zwischen Umrichter und zu entstörendem Messrelais / Gerät wird der über die Koppelkapazitäten fließendende HF-Strom stark verringert, da die Filterpfade eine mit der Frequenz zunehmende Impedanz darstellen. Dadurch werden Störungen oder gar Zerstörungen der angeschlossenen Geräte vermieden.

· Betrieb von Messrelais an Umrichtern und Geräten mit hochfrequenten Störspannungen
· Entstörung von Schaltungsteilen und Kleinverbrauchern bis 50 mA pro Phase
· Bei Störungen durch Elektrowerkzeuge, Schütze und Leuchtstofflampen
· 3-phasiges Entstörfilter für Messrelais
· Unterdrückung der EMV-Störungen von leitungsgeführten Störspannungen
· Breitbandige Dämpfung der hohen Frequenzanteile
· Für Nennspannungen bis 3 AC 1000 V
· Optional zu verwendender PE-Anschluss für nochmals verbesserte Entstörung
· Baubreite: 22,5 mm
