Name: Diotec Kleinsignal-Diode BAS16W SOT-323 75 V 0.15 A
Brand: Diotec
SKU: 2807266
Availability: BackOrder

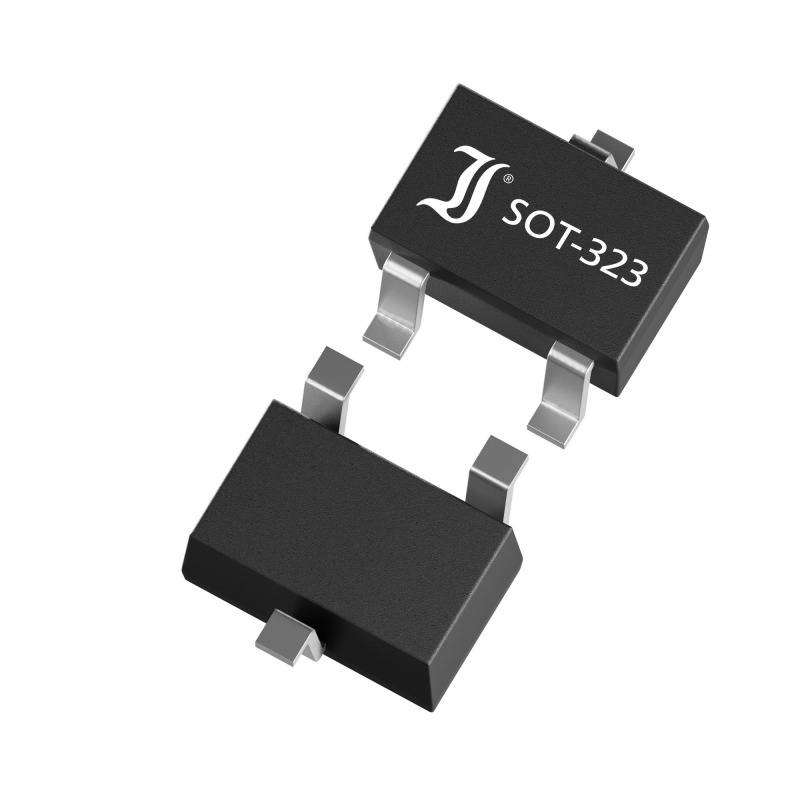

Zwei schwarze SOT-323 Microchips mit silbernen Anschlüssen, die in einem Winkel zueinander angeordnet sind, auf weißem Hintergrund.

Abbildung ähnlich

Produkt-Art

Kleinsignal-Diode

Gehäuse

SOT-323

Durchlassstrom I(F)

0.15 A

Sperrspannung U(R)

75 V

Durchlassspannung U(F)

1.25 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 5. Feb. 2027

Anzahl

Stück

Min.: 1000

Gesamt (CHF 0.02 / Stück)

CHF 0.03

-26 %

CHF 0.02

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Small Signal Diode, SOT-323, 85V, 0.15A, 150°C

Unser Service für Sie

Technische Daten

Typ: SMD
Gehäuse: SOT-323
Periodische Spitzensperrspannung - VRRM: 85 V
Dauergrenzstrom - IFAV: 0.15 A
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrverzugszeit - trr: 4 ns
Stoßstrom - IFSM: 0.50 A
Durchlass-Spannung - VF: 1.25 V
IF: 0.15 A
Sperrstrom - IR: 1.000 µA
VR: 75 V
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: BAS16W

Produkt-Art: Kleinsignal-Diode

Gehäuse: SOT-323

Hersteller: Diotec

Durchlassstrom I(F): 0.15 A

Sperrspannung U(R): 75 V

Durchlassspannung U(F): 1.25 V

Sperrstrom I(r): 1 µA

Betriebstemperatur (max.): 150 °C

Montageart: Oberflächenmontage

I(FSM) 50Hz: 0.50 A

Sperrverzugszeit T(rr): 4 ns

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2807266 Diotec Kleinsignal-Diode BAS16W SOT-323 75 V 0.15 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2807266 Diotec Kleinsignal-Diode BAS16W SOT-323 75 V 0.15 A

Beschreibung

Kleinsignaldiode, Typ=BAS16W, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=1.25 V, Kapazität=2 pF, Leistungsverteilung (PV)=200 mW, Mittelwert Durchlassstrom (If(AV))=150 mA, Nichtperiodischer Stossstrom (Itsm)=-999, Pins=6, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=4 ns, Sperrspannung max. (Vrrm)=100 V, Thermischer Widerstand=400 K/W, Bauform=SOT-363, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Qualifizierungsstandard Automobilindustrie=AEC-Q101
