Diotec Gleichrichterdiode P2500X D8x7.5 1800 V 25 A – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

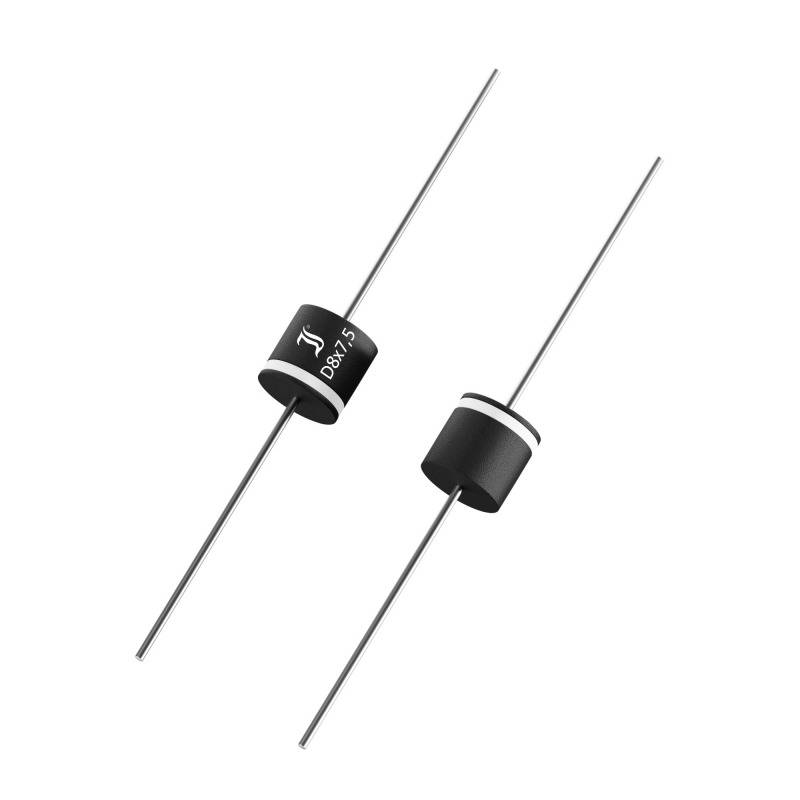

Zwei schwarze Zener-Dioden mit silbernen Anschlussdrähten, in einer schrägen Anordnung, zeigen ihre zylindrische Form und Markierungen.

Zwei schwarze Zener-Dioden mit silbernen Anschlussdrähten, in einer schrägen Anordnung, zeigen ihre zylindrische Form und Markierungen.

Abbildung ähnlich

Diotec

Produkt-Art

Gleichrichterdiode

Gehäuse

D8x7.5

Durchlassstrom I(F)

25 A

Sperrspannung U(R)

1800 V

Durchlassspannung U(F)

1.10 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl

Stück

Min.: 20

Gesamt (CHF 1.43261 / Stück)

CHF 1.43

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Diode, P600, 1800V, 25A

Unser Service für Sie

Technische Daten

Typ: Axial
Gehäuse: D8x7.5
Periodische Spitzensperrspannung - VRRM: 1800 V
Dauergrenzstrom - IFAV: 25.00 A
Sperrschicht Temperatur - Tjmax: 175 °C
Durchlass-Spannung - VF: 1.10 V
IF: 25.00 A
Stoßstrom - IFSM: 500.00 A
Sperrstrom - IR: 10.000 µA
VR: 1800 V
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: P2500X

Produkt-Art: Gleichrichterdiode

Gehäuse: D8x7.5

Hersteller: Diotec

Durchlassstrom I(F): 25 A

Sperrspannung U(R): 1800 V

Durchlassspannung U(F): 1.10 V

Sperrstrom I(r): 10 µA

Betriebstemperatur (max.): 175 °C

Montageart: Durchsteckmontage

I(FSM) 50Hz: 500 A

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2807925 Diotec Gleichrichterdiode P2500X D8x7.5 1800 V 25 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2807925 Diotec Gleichrichterdiode P2500X D8x7.5 1800 V 25 A

Beschreibung

Gleichrichterdioden, Typ=P2500X, Betriebstemperatur, max.=175 °C, Betriebstemperatur, min.=-50 °C, Breite=8 mm, Durchlassspannung (Vf)=1.1 V, Durchlassstrom (If)=25 A, Höhe=-888, Länge=7.5 mm, Nichtperiodischer Stossstrom (Itsm)=500 A, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=1.5 µs, Sperrspannung max. (Vrrm)=1.8 kV, Sperrstrom=10 µA, Bauform=P600, Konfiguration=Einfach, Montageart=Durchsteckmontage, Verpackung=Gurtware

Beschreibung

Gleichrichterdioden, Typ=P2500X, Betriebstemperatur, max.=175 °C, Betriebstemperatur, min.=-50 °C, Breite=8 mm, Durchlassspannung (Vf)=1.1 V, Durchlassstrom (If)=25 A, Höhe=-888, Länge=7.5 mm, Nichtperiodischer Stossstrom (Itsm)=500 A, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=1.5 µs, Sperrspannung max. (Vrrm)=1.8 kV, Sperrstrom=10 µA, Bauform=P600, Konfiguration=Einfach, Montageart=Durchsteckmontage, Verpackung=Gurtware
