Name: Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O Modul USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2 7 V/DC,
Brand: Deditec
SKU: 3796624
Availability: BackOrder

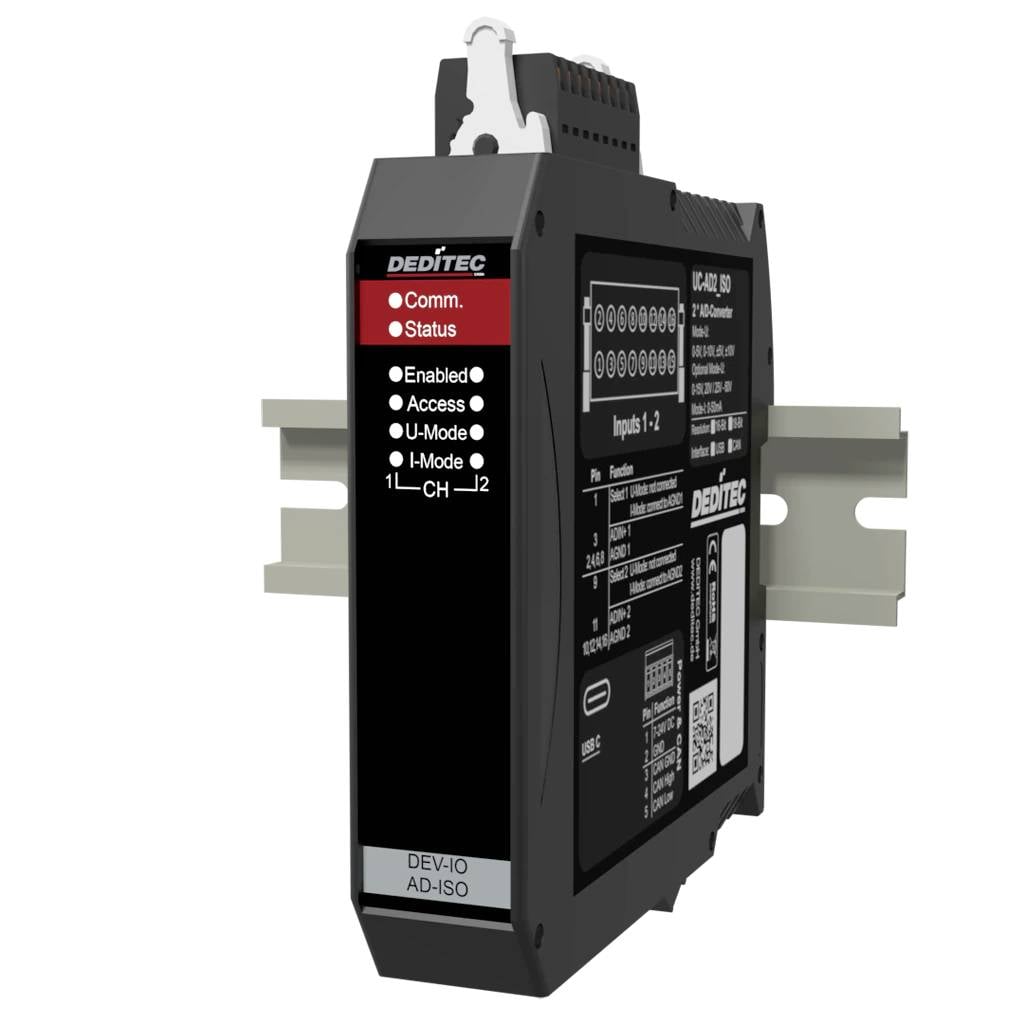

Schwarzes DEDITEC DIN-Schienen-Industrieregler-Modul mit Kommunikations-/Statusleuchten und gekennzeichneten Eingängen an der Vorderseite.

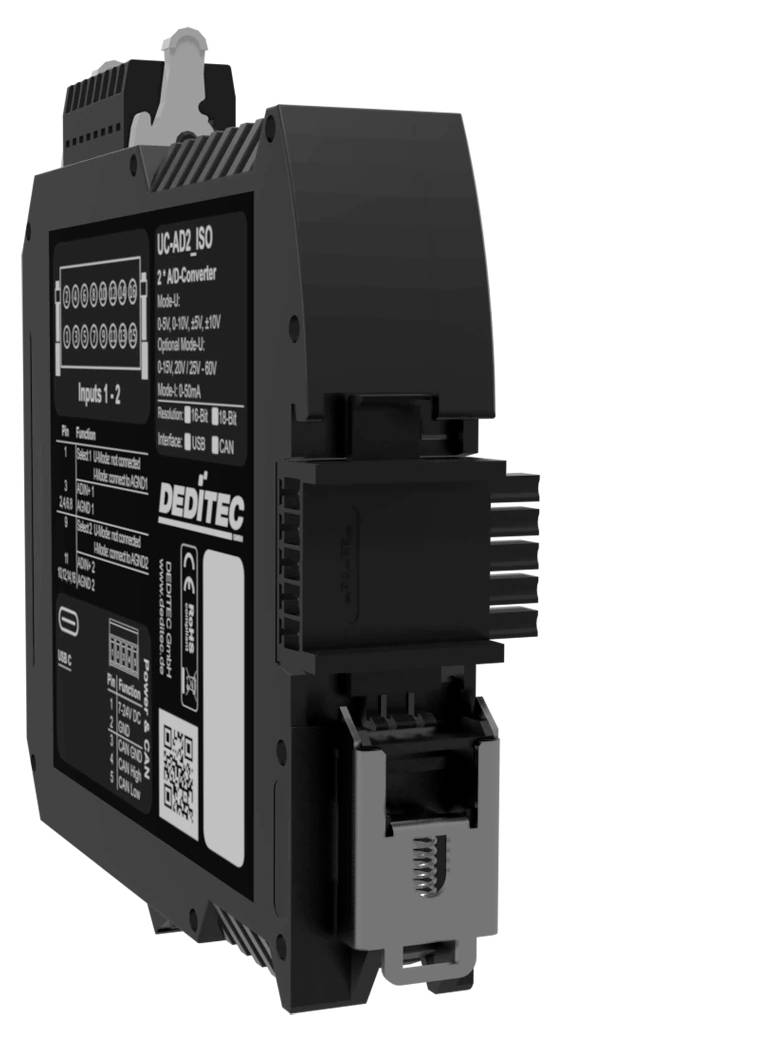

Schwarzes industrielles DIN-Schienen-Modul mit Frontbeschriftung und Anschlussanschlüssen, dargestellt in einer angewinkelten Seitenansicht auf weißem Hintergrund.

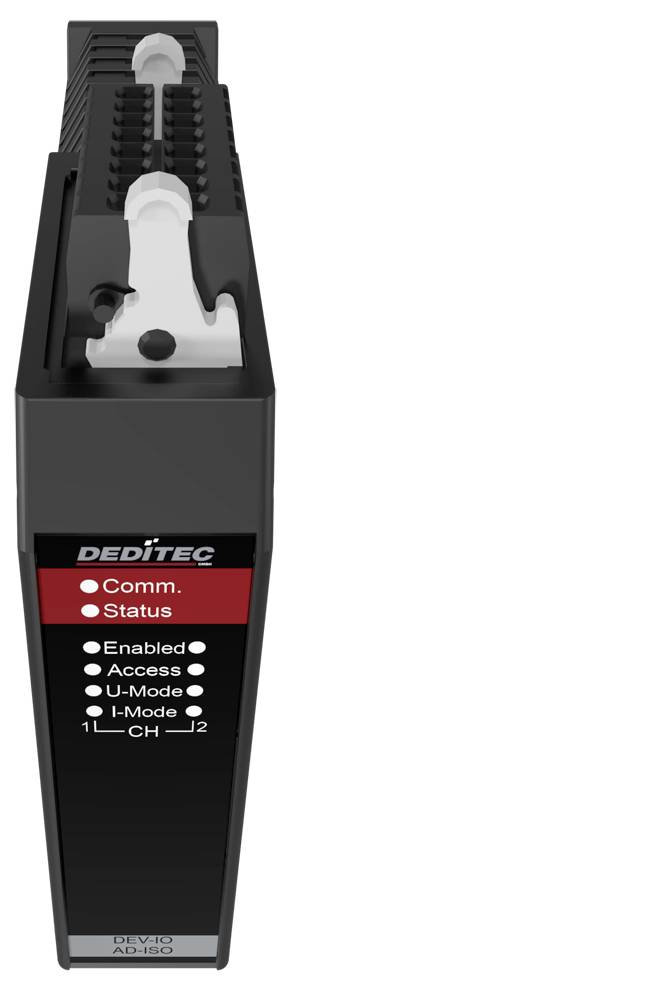

Vorderansicht eines schwarzen DEDITECH-Industriekommunikationsmoduls mit beschrifteten Anzeigelampen für Komm., Status, Aktiviert, Zugriff, U-Modus, I-Modus und CH 1/2.

1/3

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 654.95 / Stück)

CHF 654.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

USB Analog Converter galvanisch getrennt – Industrie 16-Bit A/D Wandler 2 Kanäle

USB 2.0 Interface bis zu 480 Mbit/s
Schnelle Inbetriebnahme durch Plug-and-Play-Integration
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs

Technische Daten

Galvanische Trennung: Bis zu 500 V
Montage: Hutschienenaufnahme (35 x 7,5 mm)

Produkt-Art: I/O Modul

Schnittstellen: USB

Typ: UC-USB-AD2-16ISO

Betriebsspannung: 7 V/DC
24 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 7 bis 24 V/DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 2

Anzahl Eingänge: 2 x

Anzahl Ausgänge: 0 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-USB-AD2-16ISO

Ausführung: 2-Kanal 16-Bit A/D-Wandler mit galvanischer Trennung im Hutschienen-Gehäuse

Ausgänge: 0

Eingänge: 2x analoge Eingänge (16-Bit Auflösung, galvanisch getrennt)

Schnittstellen: USB-C (USB 2.0 / 480 MBit/s)

Stromaufnahme: 130 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796624 Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O Modul USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2 7 V/DC,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796624 Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O Modul USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2 7 V/DC,

Beschreibung

Der Industrie USB Analog Converter UC-USB-AD2-16_ISO bietet zwei hochauflösende A/D‑Kanäle mit 16‑Bit und galvanischer Trennung bis 1 kV. Erfasst Spannungen bis 40 V sowie Ströme bis 24 mA – ideal für präzise Industrie‑Messungen. Typische Anwendungen: Sensor‑Monitoring in Anlagen und Datenerfassung in Labor‑ und Prüfständen. Plug‑&‑Play via USB‑C erleichtert die Integration.

Ausführung

A/D-Filter
konfigurierbare Event Steuerung
M2M Funktionalität
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Kostenlose Konfigurations- und Testsoftware

Lieferumfang

USB-Kabel A-Stecker auf C-Stecker
5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
