Name: Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-Modul USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I/O: 16 24 V/DC,
Brand: Deditec
SKU: 3796626
Availability: BackOrder

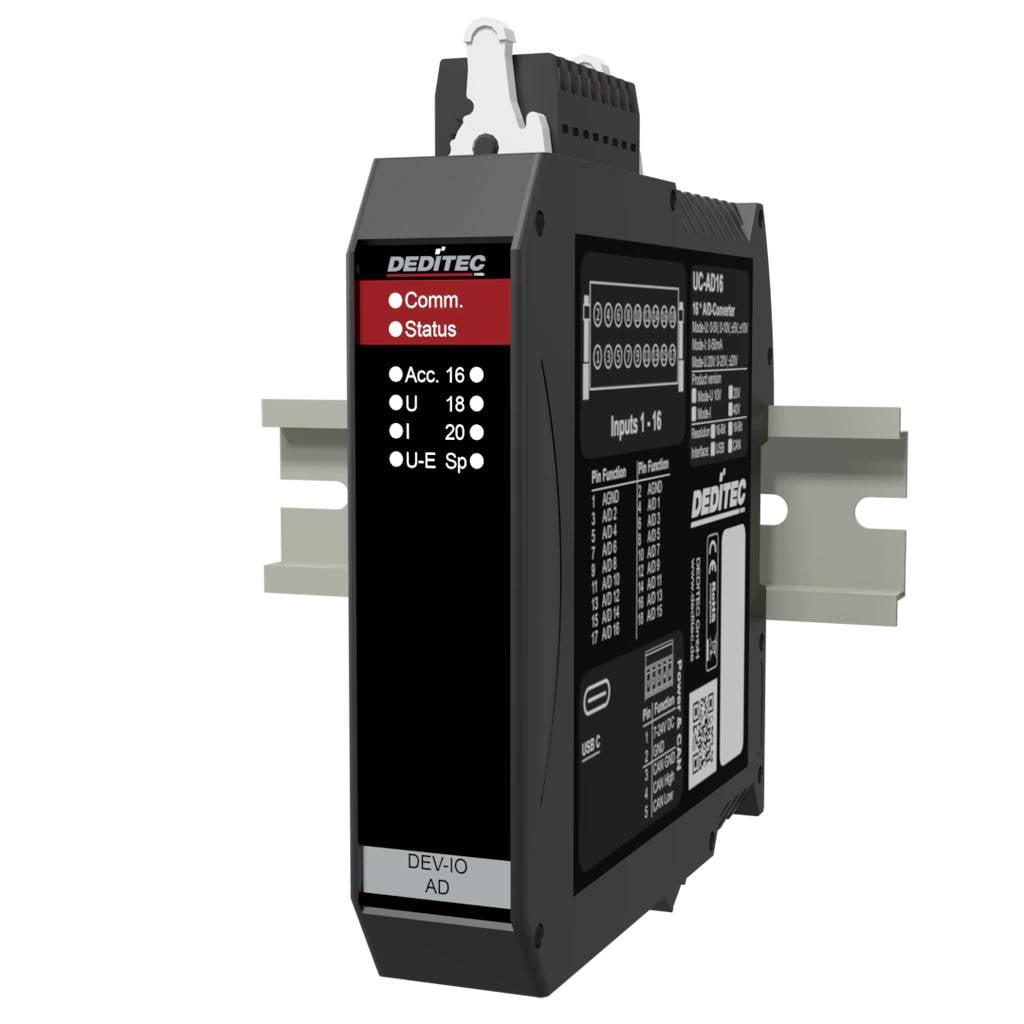

Schwarzes DEDITEC DIN-Schienen-Industrie-E/A-Modul mit Status-LEDs an der Vorderseite, beschrifteten Eingängen und Verdrahtungsschema an der Seite.

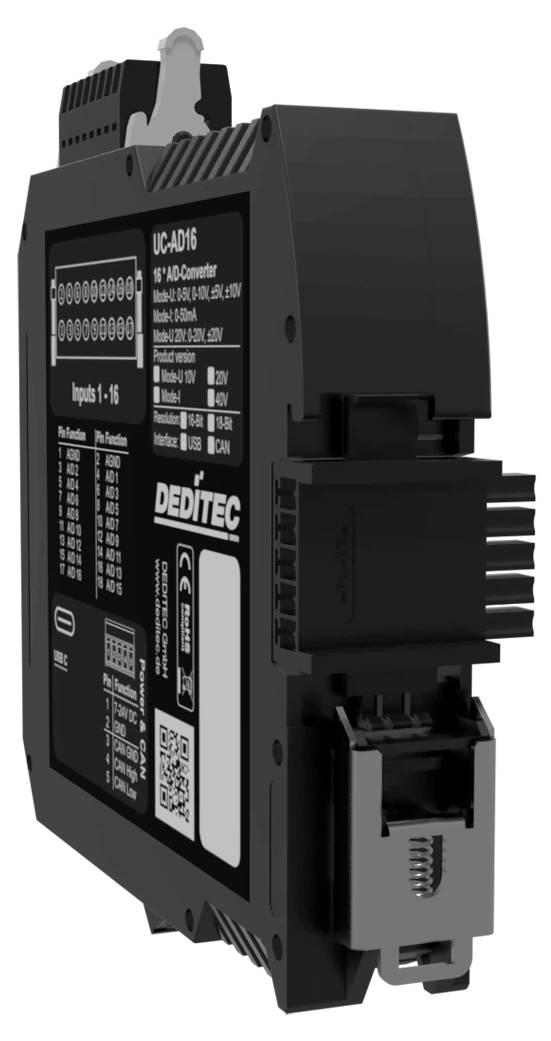

Schwarzes elektronisches Steuermodul mit Anschllussklemmen und Kennzeichnung "DEDTEC", dargestellt in schrägem Produktblick.

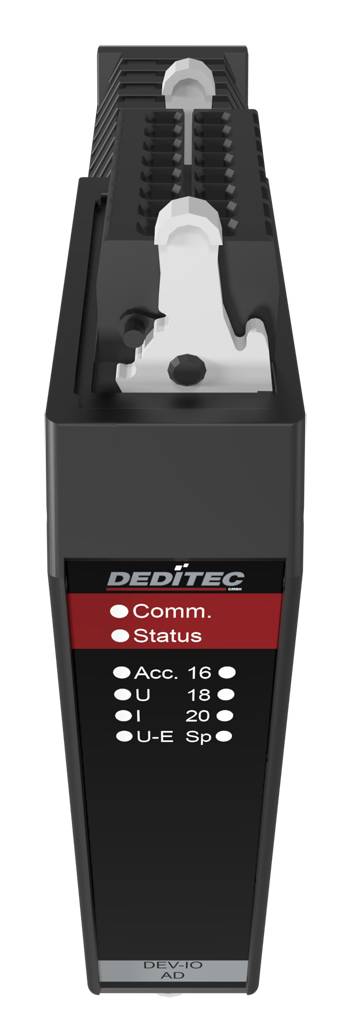

Schwarzes DEDITEC-Kommunikationsstatus-Modul mit oberem Anschlussstecker und vorderen LEDs mit den Bezeichnungen „Comm." und „Status", plus Stromanzeigen für Ac. 16, U 18, I 20 und U-E Sp.

1/3

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 564.95 / Stück)

CHF 564.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

USB Mess Box – Messmodul 16-Bit A/D – 16 Kanäle (I-Mode)

USB 2.0 Interface bis zu 480 Mbit/s
Schnelle Inbetriebnahme durch Plug-and-Play-Integration
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Strombereiche optional: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs

Technische Daten

A/D-Wandlungszeit: 4 µs pro Kanal
Galvanische Trennung: Bis max. 500 V zur Spannungsversorgung
Montage: Hutschiene (35 mm x 7,5 mm)

Produkt-Art: USB-Modul

Schnittstellen: USB

Typ: UC-USB-AD16-16I

Betriebsspannung: 24 V/DC
12 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 12 bis 24 V/DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 16

Anzahl Eingänge: 16 x

Anzahl Ausgänge: 0 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-USB-AD16-16I

Ausführung: USB-A/D-Messbox im kompakten Hutschienengehäuse zur präzisen Strommessung

Ausgänge: 0

Eingänge: 16 analoge Stromeingänge (Single-Ended, 16-Bit Auflösung, galvanisch getrennt bis max. 500 V)

Schnittstellen: USB-C (kompatibel mit USB 2.0 / 1.1, Übertragungsrate bis 480 Mbit/s)

Stromaufnahme: 60 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796626 Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-Modul USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I/O: 16 24 V/DC,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796626 Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-Modul USB Anzahl Eingänge: 16 x Anzahl Ausgänge: 0 x Anzahl I/O: 16 24 V/DC,

Beschreibung

Die USB Messbox / USB Messmodul UC-USB-AD16-16 bietet 16 analoge Eingänge mit 16-Bit Auflösung, galvanischer Trennung bis 500 V und flexiblen Spannungs‑/Strombereichen. Ideal für präzise Industrie‑Messaufgaben. Typische Anwendungen: Temperatur‑ und Drucküberwachung oder Signalaufzeichnung in Prüfständen. Plug‑&‑Play via USB‑C erleichtert die Integration.

Ausführung

A/D-Filter
konfigurierbare Event Steuerung
M2M Funktionalität
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Kostenlose Konfigurations- und Testsoftware

Lieferumfang

USB-Kabel A-Stecker auf C-Stecker
5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
