Name: Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Ausgangsmodul Ethernet Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl I/O: 2
Brand: Deditec
SKU: 3796634
Availability: BackOrder

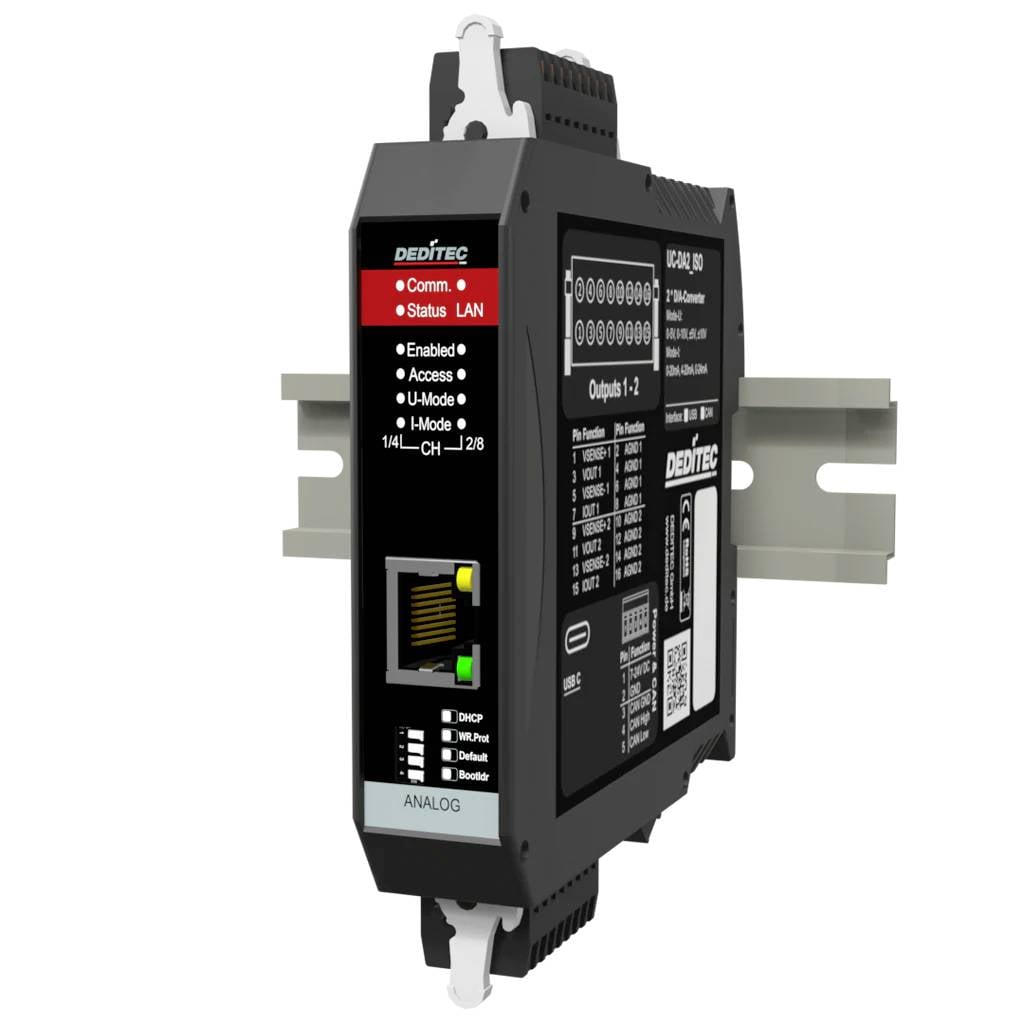

Schwarzes auf DIN-Schiene montiertes industrielles Kommunikationsmodul mit Ethernet-Anschluss und gekennzeichneten Status-LEDs, in 3D auf weißem Hintergrund dargestellt.

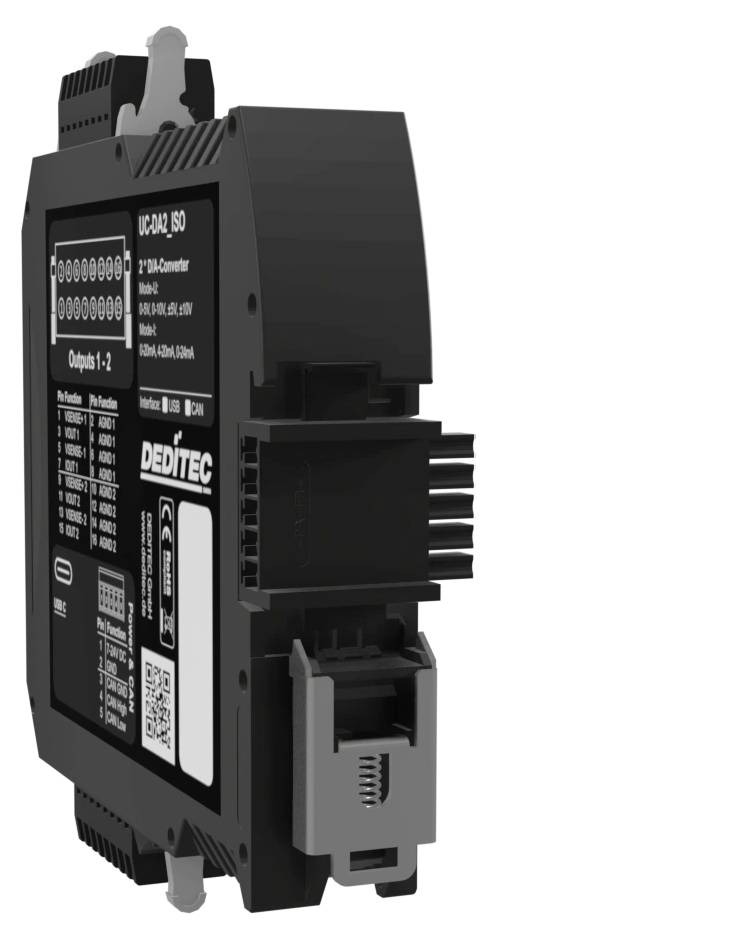

Schwarzes industrielles elektronisches Modul mit Anschlussanschlüssen und Beschriftungsfeld, auf weißem Hintergrund dargestellt.

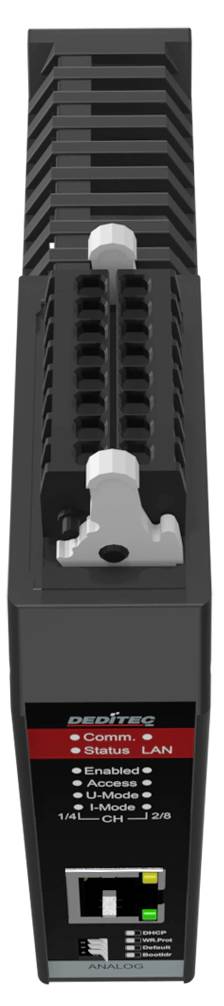

Frontansicht eines DeFiNet-Industriesteuerungsmoduls mit Statusetikett, LED-Indikatoren und RJ45-Ethernet-Anschluss auf einer hohen schwarz montierten Rackeinheit.

1/3

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 564.95 / Stück)

CHF 564.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Modbus TCP 4-20ma 0-10V D/A Ethernet Wandler mit galvanischer Trennung – 2 Kanäle

Ethernet 10/100 Mbit/s
Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
Verschlüsselte Ethernet Kommunikation möglich
Offenes Standard- oder Modbus TCP-Protokoll
Webinterface und App (Smartphone und Tablet)
Verbindung per Wi-Fi möglich
WPS-Funktion
WPS Taster
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, ±5 V, ±10 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V AC
Lastwiderstand: ≥ 1 kOhm
Alle D/A-Kanäle untereinander galvanisch getrennt

Technische Daten

Auflösung: 16-Bit
Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
Galvanische Trennung: max. 500 V

Produkt-Art: Ausgangsmodul

Schnittstellen: Ethernet

Typ: UC-ETH-DA2-16ISO

Betriebsspannung: 7 V/DC
24 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 7V DC bis 24V DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 2

Anzahl Eingänge: 0 x

Anzahl Ausgänge: 2 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-ETH-DA2-16ISO

Ausführung: Modulares Stand-alone-Gerät im Kunststoffgehäuse für die Hutschienenmontage (TS 35 x 7,5 mm)

Ausgänge: 2 isolierte 16-Bit Analogausgänge

Schnittstellen: Ethernet 100/10Mbit / WiFi

Stromaufnahme: 130 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796634 Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Ausgangsmodul Ethernet Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl I/O: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796634 Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Ausgangsmodul Ethernet Anzahl Eingänge: 0 x Anzahl Ausgänge: 2 x Anzahl I/O: 2

Beschreibung

Das UC-ETH-DA2-16ISO mit Ethernet und Modbus‑TCP Schnittstelle wandelt präzise analoge Signale in 4–20 mA und 0–10 V um und eignet sich ideal für industrielle Automatisierung. Mit 16‑Bit‑Auflösung, galvanischer Trennung und sicherem Fail‑Safe‑Modus ermöglicht es zuverlässige Steuerungen. Typische Anwendungen sind das Ansteuern von Ventilen in der Prozessautomation sowie die Simulation analoger Sensorsignale in Prüfständen.
