Name: Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Eingangsmodul Ethernet Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2
Brand: Deditec
SKU: 3796633
Availability: BackOrder

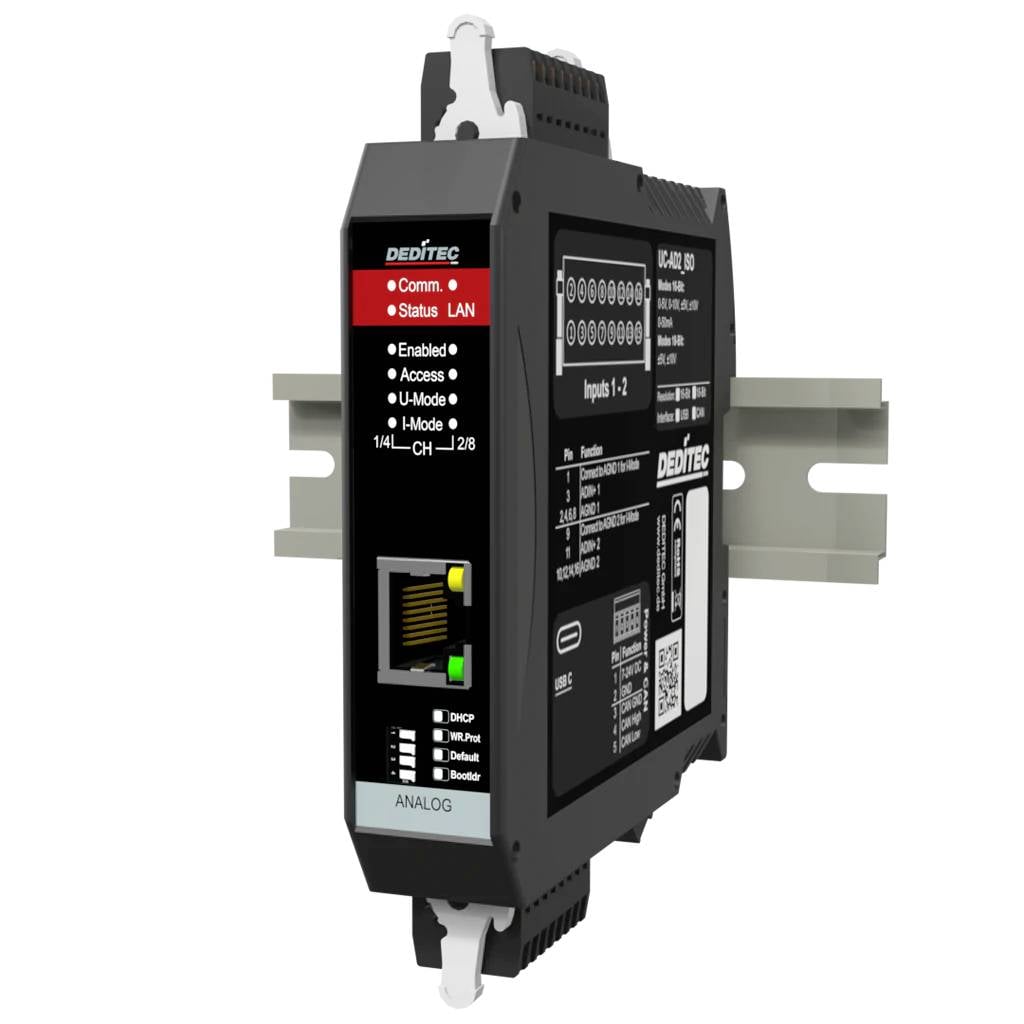

Schwarzes DIN-Schienen-Industrialkommunikationsmodul mit Status-LEDs, gekennzeichneten Ein- und Ausgängen und "DEDITEC"-Branding.

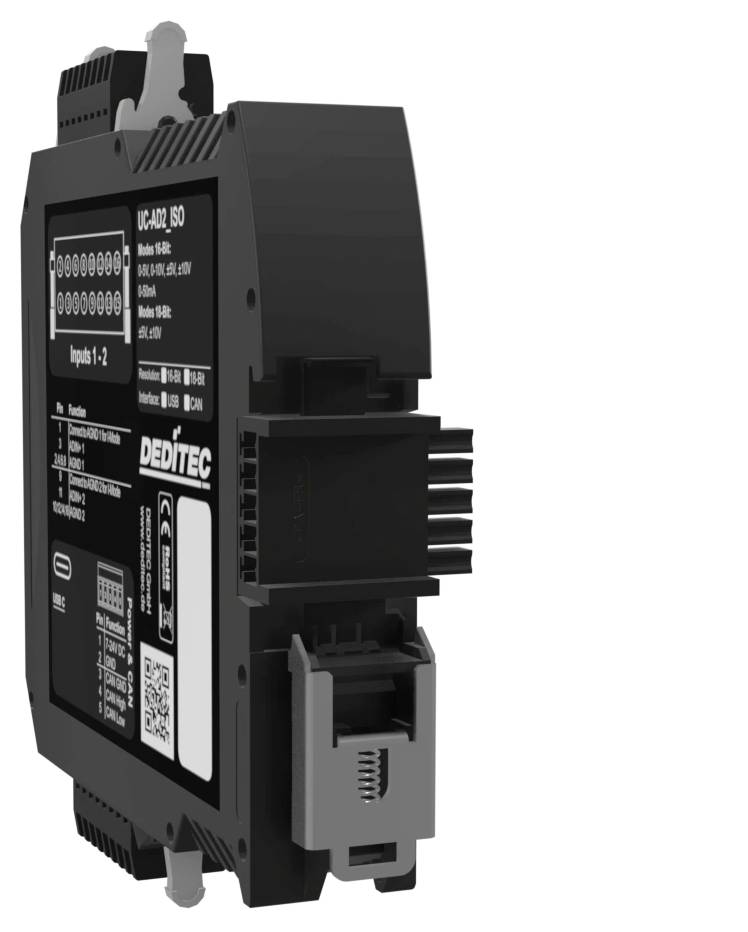

Schwarzes industrielles DIN-Schienen-Modul mit der Bezeichnung "UCAD-ISO" mit LED-Anzeigen und einem Steckklemmenverbinder, dargestellt auf weißem Hintergrund.

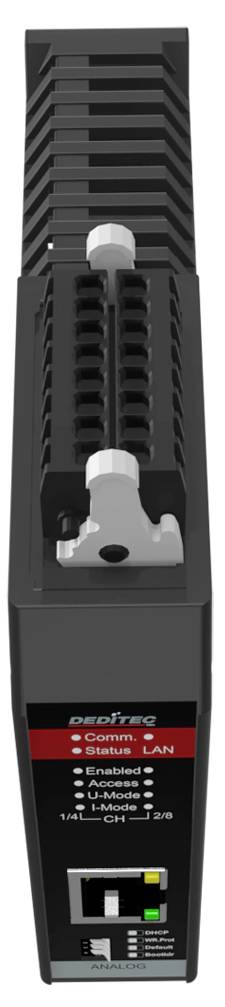

Kompakter schwarzer Industrie-Controller/Module mit seitlichen Kühlrippen, vorderen Anschlüssen und Anzeigelichtern, beschriftet mit DeFiFire und Comm/Status LAN.

1/3

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 639.95 / Stück)

CHF 639.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Modbus TCP analog Modul * Ethernet 16-Bit A/D Wandler mit galvanischer Trennung – 2 Kanäle

Ethernet 10/100 Mbit/s
Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
Verschlüsselte Ethernet Kommunikation möglich
Offenes Standard- oder Modbus TCP-Protokoll
Webinterface und App (Smartphone und Tablet)
Verbindung per Wi-Fi möglich
WPS-Funktion
WPS Taster
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs

Technische Daten

Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
Strommessbereich: 0-24mA
Galvanische Trennung: max. 1000 V AC zwischen Kanal 1 und 2; max. 500 V AC zur Spannungsversorgung
Produktabmessung, Länge (Tiefe): 111 mm

Produkt-Art: Eingangsmodul

Schnittstellen: Ethernet

Typ: UC-ETH-AD2-16ISO

Betriebsspannung: 7 V/DC
24 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 7V DC bis 24V DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 2

Anzahl Eingänge: 2 x

Anzahl Ausgänge: 0 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-ETH-AD2-16ISO

Ausführung: Stand-alone Modul im kompakten Gehäuse zur Hutschienenmontage (TS 35 x 7,5 mm)

Ausgänge: 0

Eingänge: 2

Schnittstellen: Ethernet 100/10Mbit & WiFi

Stromaufnahme: 130 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Eingangsmodul Ethernet Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Eingangsmodul Ethernet Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2

Beschreibung

Das Modbus‑TCP‑Analogwandler‑Modul UC-ETH-AD2-16ISO mit 2 galvanisch voneinander getrennten AD‑Kanälen erfasst Spannungs‑ und Stromsignale mit einer Auflösung von 16-Bit und wandelt sie in digitale Messdaten um. Über Ethernet und Modbus TCP lassen sich Werte effizient in Steuerungs‑ und IoT‑Systeme integrieren. Ideal zur Anbindung analoger Sensoren in der Industrieautomation oder zur Überwachung von Energie‑ und Prozessdaten.
