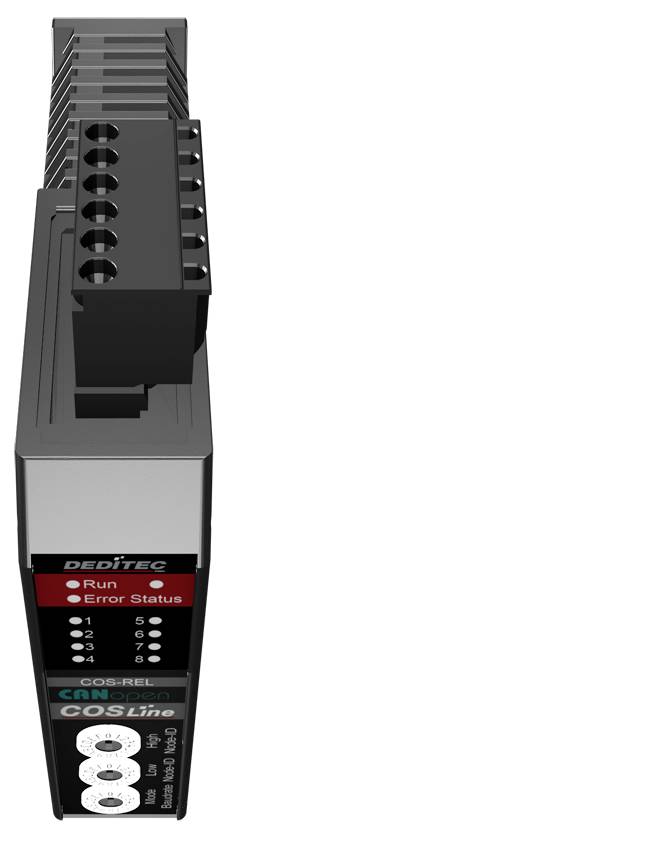

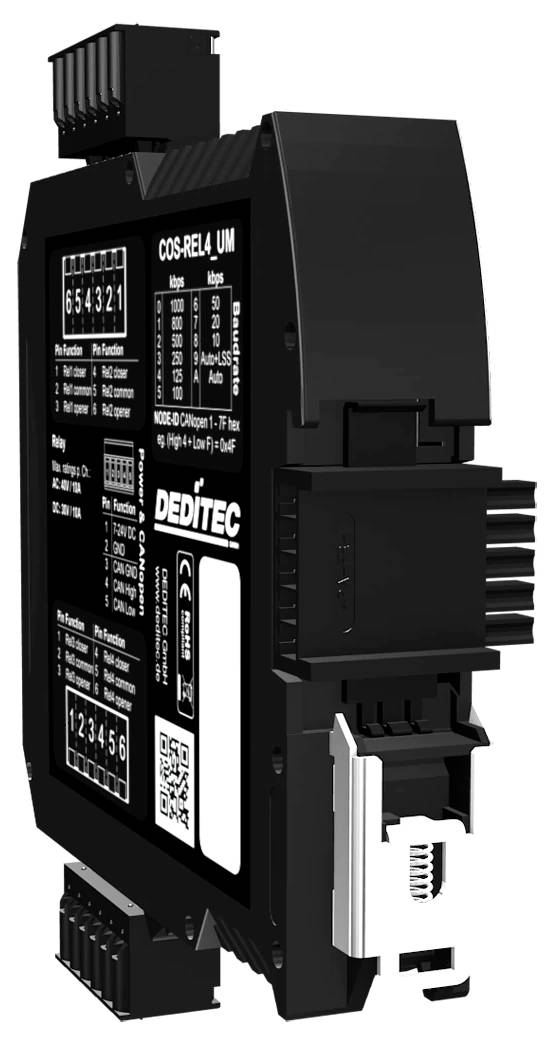

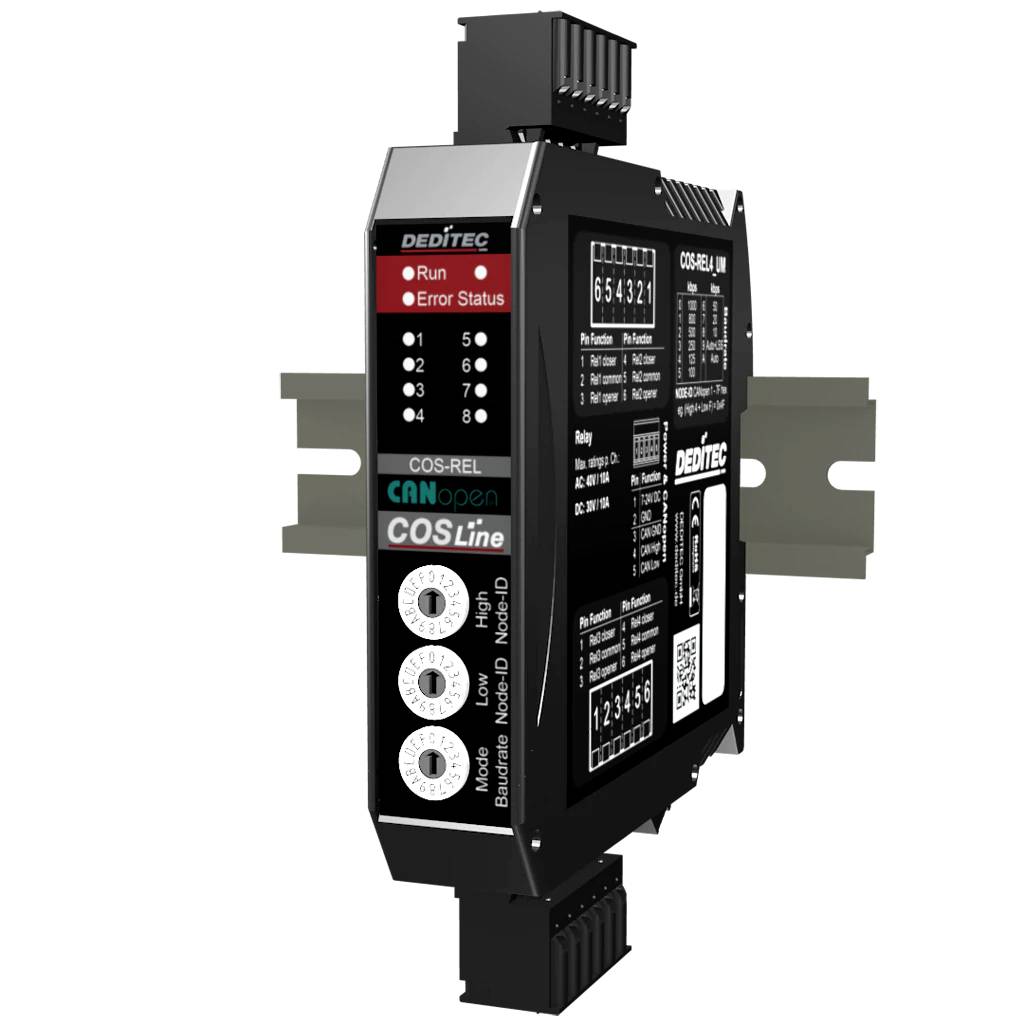

Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O Modul CANopen Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 249.95 / Stück)
CHF 249.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CANopen Steuerungsmodul Digital DO Relais Ausgabe * 4 Umschalt-Relais (Wechslerkontakt)
- CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
- CAN 2.0A oder CAN 2.0B
- Galvanisch getrennt bis 500 V
- Konfigurierbar über Kodierschalter
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 4 Relais Ausgänge Wechsler (CO)
- Max. Schaltspannung: 48V AC / DC
- Max. Strombelastbarkeit: 12A
- Timer Funktion
- Timeout-Ausgangsschutz
Technische Daten
- Gehäuselänge: 111 mm
- Hutschienenmontage (Tragschiene 35 mm x 7,5 mm)
- Protokolle: CANopen Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
- Produkt-Art
I/O Modul
- Schnittstellen
CANopen
- Typ
UC-CANOPEN-REL4_12A
- Betriebsspannung
7 V/DC
24 V/DC
- Max. Betriebstemperatur
50 °C
- Min. Betriebstemperatur
10 °C
- Betriebsspannung (Details)
7 bis 24 V/DC
- Betriebstemperatur
10 bis 50 °C
- Anzahl I/O
4
- Anzahl Eingänge
0 x
- Anzahl Ausgänge
4 x
- Abm.
(B x H) 22.5 mm x 117 mm
- Max. Stromaufnahme
130 mA
- Höhe
117 mm
- Breite
22.5 mm
- Herst.-Teilenr.
UC-CANOPEN-REL4_12A
- Ausführung
CANopen Relais-Ausgangsmodul für die Hutschiene
- Ausgänge
4 Wechsler-Relais (CO / Changeover)
- Schnittstellen
CAN-Bus / CANopen (galvanisch getrennt über Optokoppler)
unterstützt Baudraten von 10 kBit/s bis 1 Mbit/s oder Autobaud
- Stromaufnahme
130 mA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O Modul CANopen Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O Modul CANopen Anzahl Eingänge: 0 x Anzahl Ausgänge: 4 x Anzahl I/O:
Beschreibung
Das UC‑CANopen‑REL4_12A ist ein kompaktes CANopen‑Steuerungsmodul mit vier leistungsstarken Wechsler‑Relais (8 A / 12 A), ideal für robuste Schaltaufgaben. Die Digital‑DO Relais‑Ausgabe ermöglicht zuverlässiges Schalten externer Lasten, unterstützt durch galvanische Trennung und CANopen‑Profil CiA‑401. Typische Einsatzgebiete sind das Schalten von Maschinenfunktionen sowie die Ansteuerung externer Verbraucher in Automatisierungsanlagen.
Ausführung
- Ausgelegt für industrielle Anwendungen im Schaltschrank und in dezentralen Automatisierungsstrukturen
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
- Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
